Tout ce que vous devez savoir sur les machines de formage de rouleaux de porte d'obturation

Une machine de formage de rouleaux de porte d'obturation est un dispositif de fabrication utilisé pour créer des feuilles de métal dans une forme spécifique pour une utilisation dans les portes d'obturation, les portes de garage, les portes d'entrepôt et les volets commerciaux. Cette machine utilise une série de rouleaux pour plier et façonner les tôles dans la forme souhaitée. C'est un outil essentiel dans l'industrie de la construction car il permet la production efficace et précise de composants métalliques, qui sont couramment utilisés dans la construction de bâtiments. Avec l'utilisation d'une machine de formage de rouleaux de porte d'obturation, les entreprises de construction peuvent réduire les coûts, augmenter la productivité et assurer une qualité constante de leurs produits.

Types de machines de formage de rouleaux de porte d'obturation

Il existe plusieurs types de Machines de formage de rouleaux de porte d'obturation disponibles sur le marché. Chaque type de machine a ses propres caractéristiques, avantages et limites. Voici quelques-uns des types les plus courants de machines de formage de rouleaux de porte d'obturation :

• Machine de profilage à arbre unique : Ce type de machine est un modèle de base conçu pour produire des tôles simples avec un seul profil. Il est idéal pour la production à petite échelle et est généralement moins cher que les autres types de machines de profilage.
• Machine de formage de rouleaux à double arbre : Cette machine a deux arbres et est capable de produire des tôles avec des profils plus complexes. Elle est plus rapide et plus efficace que les machines à arbre unique et convient à la production à moyenne échelle.
• Machine de formage de rouleaux multi-stations : Cette machine a plusieurs stations ou ensembles de rouleaux, et elle peut produire des tôles avec plusieurs profils différents en un seul passage. Il est idéal pour la production à grand volume et est généralement utilisé par les grandes entreprises manufacturières.
• Hydraulique Machine de formage de rouleaux : cette machine utilise des vérins hydrauliques pour appliquer une pression sur les tôles lors de leur formation. Il convient pour travailler avec des tôles épaisses et peut produire des pièces avec un haut degré de précision.
• Machine de formage de rouleaux de porte d'obturation électrique : cette machine est entraînée par un moteur électrique et peut produire une grande variété de profils de porte d'obturation avec une grande précision. Il est facile à utiliser et à entretenir, ce qui le rend idéal pour la production à petite et moyenne échelle.

En ce qui concerne les matériaux avec lesquels les machines de formage de rouleaux de porte d'obturation peuvent travailler, elles peuvent produire des tôles à partir d'une variété de matériaux, y compris l'acier, l'aluminium et le cuivre. L'épaisseur des tôles peut varier de 0,3 mm à 3 mm, selon le type de machine. Certaines machines peuvent également fonctionner avec des tôles galvanisées ou pré-peintes. Le type de matériau pouvant être utilisé dépendra de la machine spécifique et des exigences de l'application.

principe de fonctionnement des machines de formage de rouleaux de porte d'obturation

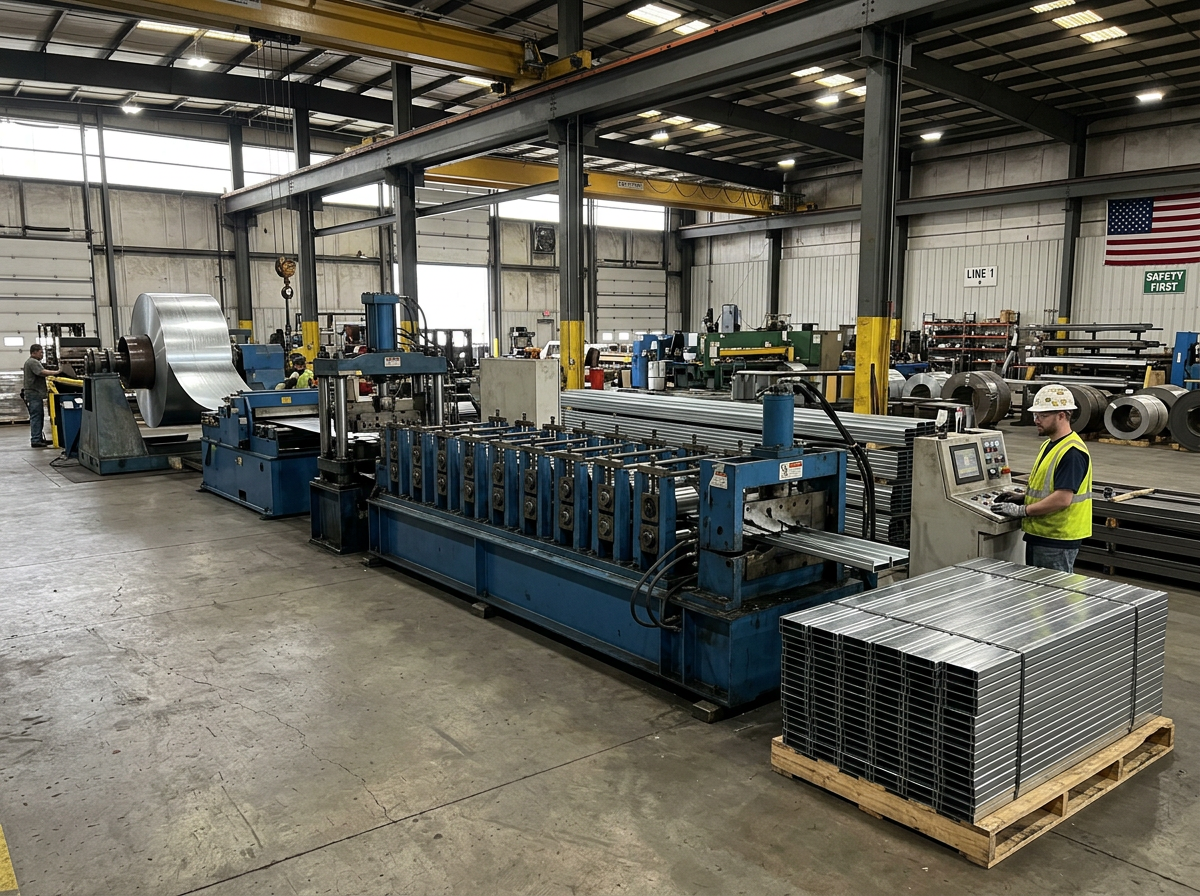

Les machines de formage de rouleaux de porte d'obturation utilisent une série de rouleaux pour former, couper et façonner les tôles dans la forme souhaitée. Voici comment fonctionne la machine :

Chargement des matériaux : les tôles sont chargées sur le dérouleur, qui est une grande bobine qui contient la tôle. La feuille est ensuite introduite dans la machine, où elle est traitée.

Profilage : La tôle est passée à travers une série de rouleaux, chacun avec une forme spécifique qui plie et façonne le métal dans le profil souhaité. Les rouleaux sont montés sur des arbres qui tournent dans des directions opposées, ce qui aide à maintenir la position et la tension de la feuille.

Découpe : Une fois que la tôle a été façonnée dans le profil souhaité, elle est coupée à la longueur requise. La machine utilise une scie volante ou une presse hydraulique pour couper la tôle à l'endroit souhaité.

Sortie : le profilé métallique fini est ensuite collecté sur un convoyeur ou un système d'empilage, prêt pour un traitement ultérieur ou une expédition.

Le principe de fonctionnement des machines de formage de rouleaux de porte d'obturation est basé sur le principe du formage continu. La tôle est alimentée en continu dans la machine et les rouleaux plient et façonnent la tôle jusqu'à ce qu'elle atteigne le profil souhaité. Les rouleaux sont généralement disposés en ensembles, chacun avec une forme spécifique qui forme progressivement la tôle. Les rouleaux peuvent être ajustés pour produire différentes formes, permettant à la machine de produire une grande variété de profilés métalliques.

En plus des rouleaux, la machine peut également avoir d'autres composants, tels que des lames de cisaillement ou des presses hydrauliques, pour couper et façonner la tôle. Ces composants sont généralement contrôlés par un ordinateur ou un contrôleur logique programmable (PLC), ce qui garantit des résultats précis et cohérents.

Dans l'ensemble, le principe de fonctionnement des machines de formage de rouleaux de porte d'obturation est simple mais efficace. En utilisant un processus de formage continu, la machine peut produire des profilés métalliques de haute qualité avec un degré élevé de précision et de cohérence.

les avantages de l'utilisation d'une machine de formage de rouleau de porte d'obturation

Il y a plusieurs avantages à utiliser une machine de formage de rouleaux de porte d'obturation par rapport aux méthodes de fabrication traditionnelles. Voici quelques-uns des principaux avantages :

• Économies de coûts : les machines de formage de rouleaux de portes d'obturation peuvent produire des profilés métalliques à un coût inférieur par rapport aux méthodes de fabrication traditionnelles. Le processus de formage en continu et l'utilisation d'équipements contrôlés par ordinateur réduisent les déchets de matériaux, les coûts de main-d'œuvre et les temps d'arrêt des machines, ce qui se traduit par des économies de coûts pour les fabricants.
• Efficacité accrue : les machines de formage de rouleaux de porte d'obturation sont très efficaces et peuvent produire des profilés métalliques à un rythme beaucoup plus rapide que les méthodes de fabrication traditionnelles. Le processus de formage en continu, associé à l'utilisation d'équipements contrôlés par ordinateur, permet aux fabricants de produire des profilés métalliques rapidement et avec précision, améliorant ainsi leur productivité globale.
• Qualité améliorée : les machines de formage de rouleaux de porte d'obturation peuvent produire des profilés métalliques avec un degré élevé de précision et d'exactitude. Les rouleaux sont conçus pour donner au métal la forme souhaitée, ce qui donne des profils cohérents et uniformes. L'utilisation d'équipements contrôlés par ordinateur garantit que les profilés métalliques sont produits avec un haut niveau de précision, réduisant les erreurs et les défauts.
• Flexibilité : les machines de formage de rouleaux de portes d'obturation peuvent produire une grande variété de profilés métalliques, y compris ceux avec des formes et des conceptions complexes. Les rouleaux peuvent être ajustés pour créer différents profils, ce qui rend la machine très polyvalente et adaptable aux différents besoins de fabrication.
• Délais d'exécution réduits : les taux de production rapides des machines de formage de rouleaux de porte d'obturation peuvent réduire considérablement les délais d'exécution pour les fabricants. Le processus de formage en continu permet aux fabricants de produire rapidement des profilés métalliques, de réduire le temps nécessaire à la réalisation d'un projet et de livrer plus rapidement les produits finis aux clients.

Dans l'ensemble, l'utilisation de machines de formage de rouleaux pour portes d'obturation offre des avantages significatifs aux fabricants. En réduisant les coûts, en augmentant l'efficacité, en améliorant la qualité, en offrant de la flexibilité et en réduisant les délais, ces machines sont une ressource précieuse pour les fabricants de l'industrie de la construction.

En résumé, les machines de formage de rouleaux pour portes d'obturation sont un outil essentiel dans l'industrie de la construction, utilisées pour produire des tôles de formes spécifiques pour les portes d'obturation, les portes de garage, les portes d'entrepôt et les volets commerciaux. Il existe différents types de machines de formage de rouleaux de porte d'obturation disponibles sur le marché, chacune avec ses propres caractéristiques et avantages. Ces machines utilisent un processus de formage continu pour produire des profilés métalliques de haute qualité avec un degré élevé de précision et d'exactitude, offrant des économies de coûts, une efficacité accrue, une qualité améliorée, une flexibilité et des délais réduits pour les fabricants. En comprenant les principes de fonctionnement, les types et les avantages des machines de formage de rouleaux de porte d'obturation, les entreprises de construction peuvent prendre des décisions éclairées sur la machine la mieux adaptée à leurs besoins de fabrication.

Autres questions fréquemment posées (FAQ)

1) What coil materials and coatings work best for shutter door roll forming?
Common choices are galvanized steel (ASTM A653), aluminum alloys (e.g., 3003/3004), and pre-painted steel (PPGI/PPGL). For corrosion-prone sites, Zn-Al-Mg coated steel improves edge protection and roll-formability.

2) What thickness range is typical for shutter slats and guides?
Shutter slats: 0.3–0.9 mm (steel or aluminum). Side guides/bottom bars: 0.8–2.0 mm depending on wind load and span. Thicker materials may require hydraulic pre-punch and more forming passes.

3) How is profile length accuracy maintained at high speeds?
Use encoder-based closed-loop control with a flying shear, keep steady entry tension via servo de-coiler, and apply temperature-compensated length algorithms. ±0.5–1.0 mm at 20–35 m/min is achievable with modern PLC/HMI systems.

4) Can one machine produce multiple shutter door profiles?
Yes. Modular tooling, quick-change cassettes, and recipe-based PLC parameters enable slats, guides, and bottom bars on a single base line. Expect 20–60 minutes changeover depending on punch tooling and pass count.

5) What inline quality checks are recommended?
Vision systems for hole/slot position, laser gauges for width/thickness, torque/amp trending on stands, and inline profilometers for rib height and interlock fit. Data can feed SPC dashboards for traceability.

2025 Industry Trends for Shutter Door Roll Forming Machines

• Electrified motion and energy recovery: Wider adoption of IE4/IE5 motors and regenerative VFDs lowers kWh/ton formed.
• Connected factories: OPC UA/MQTT connectivity to MES/SCADA for OEE, scrap analytics, and predictive maintenance.
• Safety upgrades: ISO 13849-1 PL d safety circuits, interlocked guards, and light curtains increasingly standard on export models.
• Material shift: Higher use of Zn‑Al‑Mg coated steel and high-recycled-content aluminum for coastal and green-building projects.
• Fast customization: CAD-to-roll CAM workflows shorten RFQ-to-ramp lead times for bespoke shutter slats and wind-rated guides.

2024–2025 Benchmarks and Adoption

Métrique	2024 baseline	2025 (estimated)	Relevance to shutter door lines	Source/Notes
Lines with servo de-coilers/flying shears	45%	58–62%	Better length accuracy at speed	OEM and integrator surveys
Cloud/MES-connected machines	25%	35–40%	Real-time OEE, SPC, traceability	OPC Foundation reports
Energy use reduction vs. 2022	7–9%	10–12%	IE4 motors, regen drives	IEA industrial efficiency
Use of Zn‑Al‑Mg coated coils in shutters	12-15%	18-22%	Corrosion resistance, thinner gauge possible	Materials supplier briefs
Typical production speed (slats)	18–28 m/min	20–35 m/min	Throughput with tight tolerances	Industry demos

Références autorisées :

• Fondation OPC (interopérabilité industrielle) : https://opcfoundation.org
• ISO 13849-1 functional safety overview: https://www.iso.org
• Agence internationale de l'énergie (efficacité industrielle) : https://www.iea.org
• CFSEI/AISI resources for cold-formed steel: https://www.cfsei.org
• ASTM A653 coated sheet standard: https://www.astm.org

Derniers cas de recherche

Case Study 1: Predictive Maintenance on Shutter Slat Line via OPC UA (2025)
Background: A commercial shutter manufacturer faced unplanned stoppages from bearing wear on mid-stands, affecting delivery SLAs.
Solution: Implemented OPC UA data collection of stand motor current, bearing temperature, and vibration; trained an anomaly model tied to the PLC HMI alerts.
Results: Unplanned downtime reduced by 18% in 6 months; mean length tolerance improved from ±1.1 mm to ±0.8 mm at 28 m/min due to steadier line tension.

Case Study 2: Zn‑Al‑Mg Transition for Coastal Shutter Doors (2024)
Background: A warehouse door supplier serving coastal projects had corrosion callbacks on pre-painted galvanized slats.
Solution: Switched to Zn‑Al‑Mg coated steel; added one forming pass and adjusted roll radii to protect coating; introduced MQL lubrication to reduce pickup.
Results: Salt-spray performance improved >30% vs. prior spec; coil gauge reduced by 0.05 mm without failing wind-load tests; scrap rate fell from 5.2% to 3.6%.

Avis d'experts

• Dr. Eva Schneider, Senior Researcher, Fraunhofer IWU
  Key viewpoint: “For shutter door roll forming, the quickest wins are closed-loop tension control and encoder-synchronized flying shears; they directly translate to fewer jams and better interlock fit.”
• Miguel Ortega, Automation Strategist, Rockwell Automation
  Key viewpoint: “Standardizing OPC UA tags for speed, torque, scrap, and alarm states across lines enables plug-and-play analytics and cuts commissioning time.”
• Haruki Sato, Materials Specialist, Nippon Steel Coated Products
  Key viewpoint: “When adopting Zn‑Al‑Mg for shutters, increase bend radii and consider an extra pass before embossing to preserve coating integrity and edge corrosion resistance.”

Outils/ressources pratiques

• Roll design and simulation: COPRA RF — https://www.data-m.de; SolidWorks add-ins for roll flower design — https://www.solidworks.com
• Controls/Motion libraries: Siemens Application Examples (flying shear) — https://support.industry.siemens.com; Rockwell Motion Control — https://rockwellautomation.com
• Standards and guidance: ASTM A653 (galvanized sheet) — https://www.astm.org; ISO 13849-1 safety — https://www.iso.org; CFSEI technical notes — https://www.cfsei.org
• Connectivity/Analytics: OPC UA specs and best practices — https://opcfoundation.org; NIST Smart Manufacturing resources — https://www.nist.gov
• Safety and maintenance: NIOSH machine guarding and LOTO — https://www.cdc.gov/niosh; EU OSHA machinery safety — https://osha.europa.eu
