Vue d'ensemble Bardage à profilés en caisson
Le bardage en profilés en caisson est une solution populaire et durable pour les applications de toiture et de mur dans les bâtiments commerciaux, agricoles et industriels. Sa conception structurée, qui ressemble à la forme nervurée de la tôle ondulée, lui confère non seulement une grande durabilité, mais aussi un attrait esthétique élevé. Fabriqué principalement à partir de tôles revêtues, le bardage en caissons est choisi pour sa facilité d'installation, sa rentabilité et ses qualités de résistance aux intempéries.
Tôles ondulées et bardage en profilés à claire-voie
Bien qu'ils servent tous deux d'options de couverture et de bardage, tôles ondulées et bardage en profilé caisson diffèrent par leur structure et leurs performances. Alors que les tôles ondulées ont des motifs arrondis et ondulés, le bardage à profil caisson a un profil plus plat et plus anguleux qui offre un aspect moderne et un rapport résistance/poids plus élevé.
| Fonctionnalité | Tôles ondulées | Bardage à profilés en caisson |
|---|---|---|
| Structure | Motif de vague arrondi | Côtes angulaires, en forme de boîte |
| La force | Modéré à élevé | Élevée en raison de la rigidité accrue |
| Installation | Complexité modérée | Installation plus facile grâce aux panneaux structurés |
| Applications | Agricole, résidentiel | Industriel, commercial, agricole |
| L'attrait esthétique | Aspect traditionnel et rustique | Un look moderne et industriel |
Types de bardages à profilés en caisson
Les différents modèles de bardage en caisson répondent à des applications variées et offrent des propriétés et des avantages spécifiques. Examinons quelques modèles spécifiques :
| Modèle | Description |
|---|---|
| BP20 | Profilé léger avec des nervures de 20 mm de haut, adapté aux petits bâtiments industriels et agricoles. |
| BP35 | Profilé robuste avec une hauteur de nervure de 35 mm, offrant une meilleure isolation et une réduction du bruit. |
| BP40 | Idéal pour les grandes toitures ; le calibre plus épais offre une grande durabilité pour une utilisation à long terme. |
| UltraRib50 | Résistance accrue grâce à une hauteur de nervure de 50 mm ; idéal pour les zones à fort vent. |
| EcoLite25 | Modèle écologique, fabriqué à partir de matériaux recyclés, idéal pour les bâtiments écologiques. |
| DualFlex30 | Revêtement double couche pour une meilleure résistance aux intempéries, idéal pour les environnements côtiers. |
| ProShield45 | Modèle résistant au feu avec revêtement anticorrosion, adapté aux usines chimiques. |
| ThermaClad40 | Profilé de bardage isolé offrant une grande efficacité thermique, idéal pour le contrôle de la température. |
| SoundGuard35 | Modèle acoustique avec des caractéristiques d'amortissement du son, adapté aux bâtiments urbains et industriels. |
| LightRib20 | Léger et flexible, il est idéal pour les structures temporaires ou les extensions. |
Comment Bardage à profilés en caisson Travaux : Installation et fonction
Les panneaux de bardage à profilés en caisson sont installés en fixant les tôles à l'ossature d'un bâtiment, souvent à l'aide de vis autoperceuses et parfois de matériaux isolants supplémentaires. La rigidité du bardage assure un soutien structurel, tandis que sa conception à emboîtement empêche les infiltrations d'eau et minimise le transfert thermique.
Processus de travail du bardage en profilés en caisson
- Mesure et coupe : Les plaques sont mesurées pour s'adapter à la surface du toit ou du mur, coupées à la bonne taille, puis pré-percées pour le placement des vis.
- Disposition du panneau : Les plaques sont disposées en rangées superposées, chaque rangée recouvrant légèrement la précédente pour assurer l'étanchéité.
- Vissage et fixation : Chaque panneau est solidement fixé, en commençant par un bord, à l'aide de vis et de rondelles résistantes aux intempéries.
- Scellement et finition des bords : Les bords sont scellés et les crêtes sont coiffées pour améliorer la résistance aux intempéries et l'apparence.
-
Petit pain de conseil de chariot formant la machine -
Machine de formage de bornes d'extrémité de glissières de sécurité pour autoroutes -
Profileuse pour poteaux d'autoroute U/C -
Machine de formage de rouleaux de glissières de sécurité à 2 vagues pour autoroutes -
Machine de formage de rouleaux de glissières de sécurité à 3 vagues -
Petit pain de cadre d'armoire électrique formant la machine -
Machine de formage de rouleaux de rail DIN -
Machine de rambarde d'autoroute à deux vagues -
Machine de rambarde d'autoroute à trois vagues
Composants principaux et leurs fonctions dans les revêtements de profilés en caisson
| Composant | Fonction |
|---|---|
| Tôle | Matériau de revêtement principal, offrant une résistance structurelle. |
| Vis | Utilisé pour fixer le bardage à l'ossature du bâtiment. |
| Rondelles | Renforcer l'étanchéité autour des trous de vis. |
| Coiffes de faîtage | Couvre les coutures et renforce l'imperméabilité sur les sommets et les arêtes. |
| Solins | Installé autour des bords et des ouvertures pour une protection accrue. |

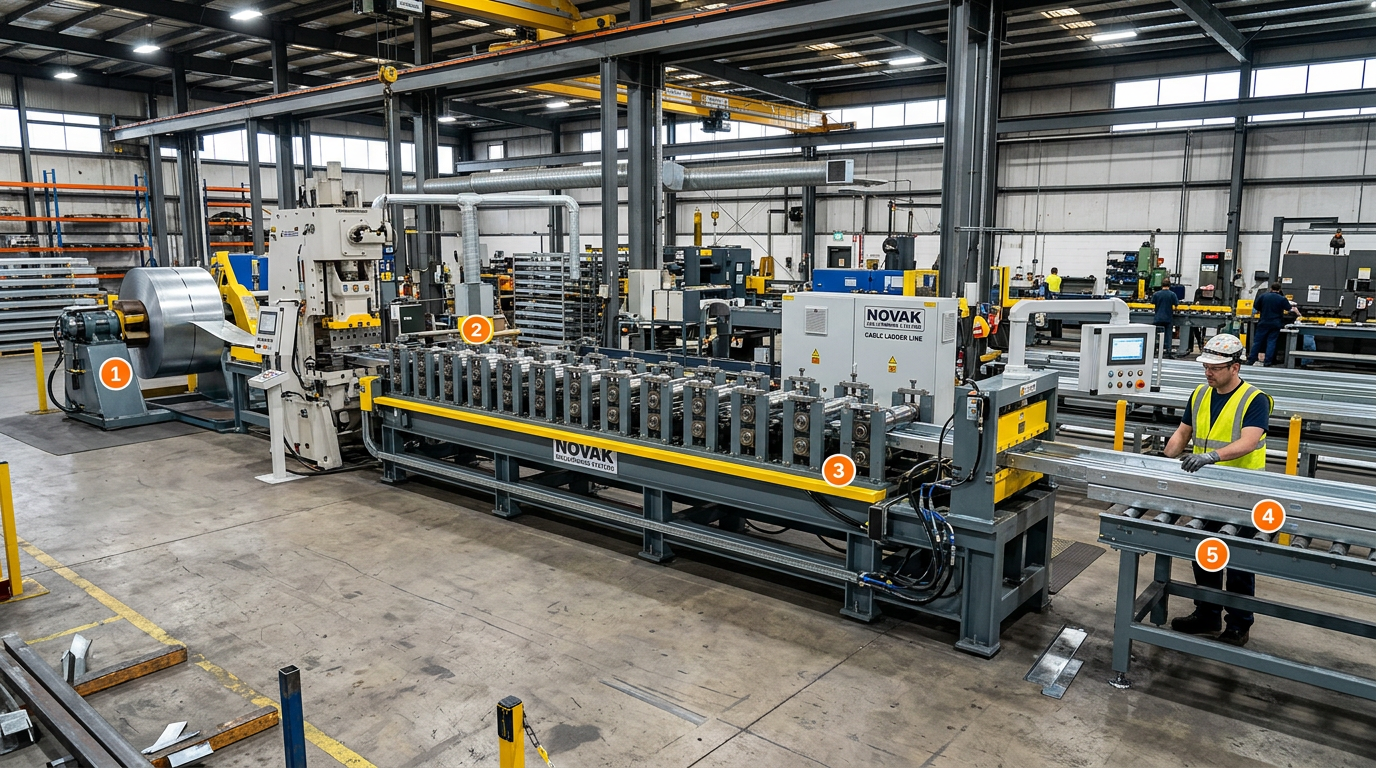

Vitesse et efficacité des machines pour Bardage à profilés en caisson Production
| Type de machine | Vitesse moyenne (m/min) | Efficacité (%) |
|---|---|---|
| Rouleau formant la machine | 20-40 | 85-90 |
| Machine à découper | 15-30 | 80-85 |
| Machine à poinçonner | 10-25 | 75-85 |
Paramètres mécaniques personnalisés pour le revêtement de profilés en caisson
| Paramètres | Options de personnalisation |
|---|---|
| Épaisseur | Gamme de 0,5 mm à 1,2 mm |
| Type de revêtement | Galvanisé, prépeint, anti-corrosion |
| Couleur | Large gamme de couleurs RAL |
| Profondeur du profil | 20mm, 30mm, 40mm, jusqu'à 50mm |
Applications et utilisations du bardage en profilés à caissons
| Application | Description |
|---|---|
| Hangars agricoles | Résistant aux intempéries, idéal pour les granges et les hangars de stockage. |
| Entrepôts industriels | Haute résistance et propriétés d'isolation ; utilisé dans les grands entrepôts. |
| Bâtiments commerciaux | Offre un aspect moderne pour les espaces commerciaux, les magasins et les salles d'exposition. |
| Toiture résidentielle | Alternative durable et nécessitant peu d'entretien pour les toits résidentiels. |
Conseils d'installation, d'utilisation et d'entretien pour les bardages en profilés caissons
| Étape | Description |
|---|---|
| Installation | Utilisez des mesures correctes, faites chevaucher les panneaux de manière adéquate et scellez les bords correctement. |
| Fonctionnement | Assurer des inspections régulières pour détecter l'usure dans les zones soumises à de fortes contraintes. |
| Maintenance | Nettoyer le revêtement deux fois par an pour éliminer les débris et vérifier qu'il n'y a pas de corrosion. |
Profilés de bardage en caisson Fournisseurs et gamme de prix
| Fournisseur | Fourchette de prix (par mètre carré) | Caractéristiques notables |
|---|---|---|
| MetalSupplies Ltd. | $8 – $12 | Offre des matériaux respectueux de l'environnement. |
| Steel Solutions Inc. | $10 – $15 | Spécialisé dans le bardage lourd. |
| Dépôt de toiture | $7 – $13 | Abordable avec des remises sur les achats en gros. |
| EcoClad Enterprises | $9 – $14 | Méthodes de production durables. |
Choisir le bon fournisseur de bardages à profilés en caisson
- Tenir compte de la qualité et des certifications : Recherchez les certifications ISO ou l'assurance qualité.
- Comparer les prix et les remises : Équilibre entre le coût et la qualité en fonction des exigences du projet.
- Vérifier les délais et la disponibilité : Tenez compte des délais des fournisseurs si les délais du projet sont serrés.
- Assistance à la clientèle et garantie : Choisissez des fournisseurs qui offrent un service clientèle réactif et des garanties sur les matériaux.
Le pour et le contre de la Bardage à profilés en caisson
| Aspect | Avantages | Limites |
|---|---|---|
| Durabilité | Longue durée de vie, résistance aux intempéries | Peut être plus coûteux au départ |
| Installation | Facile à installer par rapport à d'autres matériaux | Nécessite une manipulation prudente |
| Esthétique | Un look moderne et industriel | Des options de style limitées pour certains goûts |
| Maintenance | Peu d'entretien | Nettoyage périodique nécessaire |
FAQ
| Question | Réponse |
|---|---|
| De quoi est fait le bardage en profilé caisson ? | Principalement fabriqués à partir de tôles revêtues, souvent galvanisées ou peintes. |
| Est-il facile à installer ? | Oui, avec les outils adéquats, il est relativement facile à installer. |
| Peut-il résister aux intempéries ? | Oui, le bardage en caisson est très résistant aux intempéries. |
| Quelle est la comparaison avec un bardage traditionnel ? | Il est généralement plus durable et plus facile à installer que les options traditionnelles. |
en savoir plus Formage de rouleaux
Autres questions fréquemment posées (FAQ)
1) Quels substrats et revêtements sont les meilleurs pour le bardage Box Profile en zones côtières ?
Alu-zinc (AZ150) ou acier galvanisé (G90/Z275) avec topcoat PVDF/fluoropolymère et sous-couche robuste sont recommandés. Utiliser des fixations inox et des recouvrements d’extrémité scellés pour résister aux embruns salins selon les environnements ISO 9223 C4–C5.
2) Quelle épaisseur choisir pour les murs par rapport aux toits ?
- Murs : 0,5–0,6 mm (22–24 ga) est typique.
- Toits : 0,6–0,7 mm pour une meilleure portée et résistance au trafic piétonnier. Régions à vents forts ou neige abondante peuvent nécessiter 0,7–0,9 mm selon calculs structuraux et espacement des pannes.
3) Comment minimiser l’« oil-canning » sur les tôles Box Profile ?
Spécifier le tempérage (ex. : G550 vs G300 selon profil), assurer la planéité de la bobine, choisir des profils à nervures plus profondes (≥30–40 mm), utiliser des systèmes à clips si possible et éviter un couple de fixation excessif.
4) Le bardage Box Profile peut-il respecter les exigences des codes énergétiques ?
Oui. Associer à des doublages isolants ou panneaux sandwich PIR/PUR, ajouter des barrières radiantes et sélectionner des revêtements de toiture fraîche (forte réflectance solaire/émittance thermique) pour se conformer aux objectifs d’enveloppe de toiture IECC/ASHRAE 90.1.
5) Quelles garanties sont typiques pour les systèmes Box Profile ?
Garanties peinture/performance couramment 20–40 ans pour systèmes PVDF et 10–25 ans pour SMP/PE, sous réserve de classe d’environnement, pente, maintenance et accessoires compatibles (fixations/scellants).
Tendances sectorielles 2025 pour le bardage Box Profile
- Adoption croissante de revêtements haute réflectance et « frais » dans les climats chauds, générant 8–15 % d’économies CVC dans les installations commerciales modélisées.
- Inspection visuelle pilotée par IA pendant le formage signale les écarts de profondeur de nervure et l’ondulation des bords, réduisant les reprises de 20–35 %.
- Localisation des chaînes d’approvisionnement : hubs régionaux de revêtement et refendage de bobines réduisant les délais à 2–4 semaines pour couleurs RAL courantes.
- Conformité incendie et façades : demande croissante pour systèmes pré-testés selon EN 13501-1 et NFPA 285 le cas échéant.
- Circularité : usage accru d’acier/aluminium recyclé et programmes de reprise liés aux EPD.
Indicateurs de performance et de marché 2024–2025
| Métrique | 2024 Typique | 2025 Meilleure catégorie | Impact pratique | Notes sur les sources |
|---|---|---|---|---|
| Durabilité du système de revêtement (PVDF) | 20–30 ans intégrité du film | 30–40 ans | Coût de cycle de vie inférieur | Revêtisseurs de bobines OEM ; CRRC |
| Réflectance solaire (SR, blanc frais) | 0,65–0,72 | 0,75–0,83 | Économies d’énergie | Conseil d'évaluation des toits froids |
| Carbone incorporé (bobine acier, kg CO2e/t) | 1 700–2 100 | 1 200–1 600 (EAF, recyclé élevé) | Scope 3 réduit | Données WRI/EPD |
| Vitesse de ligne pour profils box | 20–40 m/min | 40–60 m/min | Livraison plus rapide | The Fabricator ; spécifications OEM |
| Coût installé (USD/m², métal seul) | 18–32 $ | 16–28 $ (acheteurs en volume) | Budget | Échelles de demande de devis 2025 |
| Classements de soulèvement par vent | Spécifique au projet | Assemblages certifiés UL/FM | Conformité aux codes | Répertoires UL/FM |
Références autorisées :
- ASTM A653 (galvanisé), A792 (aluminium-zinc) : https://www.astm.org
- Aciers revêtus EN 10346 : https://standards.cen.eu
- Annuaire des produits notés CRRC : https://coolroofs.org
- Norme énergétique ASHRAE 90.1 : https://www.ashrae.org
- Recommandations carbone incorporé World Resources Institute : https://www.wri.org
Derniers cas de recherche
Étude de cas 1 : Bardage Box Profile à revêtement frais réduit la charge CVC dans un hub logistique (2025)
Contexte : Un entrepôt de 30 000 m² en région chaude humide subissait des coûts de refroidissement élevés avec un bardage polyester ancien.
Solution : Réfection de toiture avec bardage Box Profile 0,7 mm en PVDF blanc frais (SR=0,79, TE=0,88) sur isolation ajoutée ; amélioration de l’étanchéité air/joint et fixation inox avec rondelles d’étanchéité.
Résultats : Demande de pointe en refroidissement réduite de 12,6 % ; énergie CVC annuelle −9,4 % ; températures de surface de toiture en baisse de 10–15 °C au pic solaire ; amortissement en 3,2 ans.
Étude de cas 2 : Contrôle qualité IA booste le rendement sur ligne de production Box Profile (2024)
Contexte : Un fabricant rapportait 4,5 % de rebut dus à variation de profondeur de nervure et ondulation des bords sur bobines PPGL 0,6 mm.
Solution : Installation de mesure vision/laser en ligne liée au PLC pour micro-ajustements automatiques d’écartement de rouleaux et évacuation des rebuts ; ajout de surveillance de planéité de bobine.
Résultats : Rebut réduit à 2,0 % (−56 %) ; vitesse de ligne passée de 32 à 46 m/min avec tolérances stables ; rendement premier passage de 92 % à 97 %.
Avis d'experts
- Michael Klukas, vice-président exécutif, The Bradbury Group
Point de vue : « Nervures plus profondes et géométrie précise des outillages de rouleaux sont les contre-mesures les plus efficaces contre l’« oil-canning » sur bardage Box Profile, surtout avec bobines haute résistance. »
Société : https://www.bradburygroup.com - Jennifer Kinder, directrice de la gestion produit, Samco Machinery
Point de vue : « Lors de la spécification du bardage Box Profile, verrouiller grade de bobine, système de revêtement, profondeur de nervure et tolérances dans l’appel d’offres – c’est là que performance et prix sur le cycle de vie divergent vraiment. »
Société : https://www.samco-machinery.com - Dr Ben Schafer, professeur de génie civil et des systèmes, Johns Hopkins University
Point de vue : « Une géométrie de nervure constante améliore la rigidité des panneaux et le comportement des connexions, influençant directement la résistance au soulèvement par vent et la durabilité. »
Profil : https://engineering.jhu.edu
Outils/ressources pratiques
- Normes et conformité
- Aciers revêtus ASTM A653/A792 : https://www.astm.org
- EN 10346 (acier zingué à chaud) : https://standards.cen.eu
- Listes d’assemblages UL 580/1897 et FM 4471 : https://www.ul.com et https://www.fmglobal.com
- Énergie et durabilité
- Annuaire produits Cool Roof Rating Council : https://coolroofs.org
- Ressources code énergétique ASHRAE 90.1 : https://www.ashrae.org
- Base de données carbone incorporé/EPD : https://www.eco-platform.org
- Conception et approvisionnement
- Bibliothèque technique The Fabricator (formage de rouleaux, bardage) : https://www.thefabricator.com
- Annuaire des fournisseurs de Precision Metalforming Association : https://www.pma.org
- Principaux fabricants OEM pour les lignes de profilage à profil en bac : The Bradbury Group, Samco Machinery, Dallan, Formtek
- Qualité d'installation
- Manuels de l'Association de Construction Métallique : https://www.metalconstruction.org
- Guides de compatibilité des fixations et scellants (fiches techniques des fabricants)
Dernière mise à jour : 2025-10-22
Changelog : Ajouté 5 FAQ ciblées ; introduit les tendances 2025 avec tableau de référence et sources ; inclus deux études de cas récentes ; compilé des points de vue d'experts ; sélectionné des normes et ressources pratiques spécifiques au Revêtement en Profil Box
Prochaine date de révision et déclencheurs : 2026-04-22 ou plus tôt si les codes énergétiques (IECC/ASHRAE) mettent à jour les objectifs de réflectance, les spécifications OEM changent (vitesse/prix) ±10 %, ou nouvelles données EPD révisent les benchmarks de carbone incarné de plus de 10 %
