Introduction
Le profilage est un procédé de formage des métaux utilisé pour produire de longues sections de tôle de section constante. Il s'agit d'une méthode efficace et rentable pour produire des pièces d'une précision et d'une qualité constantes. L'introduction de la technologie de la commande numérique par ordinateur (CNC) a encore amélioré les capacités et la polyvalence des profileuses.
Machines de profilage à commande numérique sont aujourd'hui largement utilisés dans diverses industries pour fabriquer des pièces métalliques destinées à diverses applications. Cet article présente en détail le profilage CNC et son utilisation généralisée dans les secteurs de la fabrication.
Qu'est-ce que le profilage CNC ?
Le profilage est un processus de pliage continu dans lequel une feuille ou une bande de métal est progressivement formée dans un profil transversal souhaité à travers une série de stations de rouleaux consécutives. Au fur et à mesure que le matériau passe par chaque station de laminage, il est progressivement façonné dans la forme souhaitée.
Le profilage CNC fait appel à la technologie de la commande numérique par ordinateur pour automatiser le processus de profilage. Les systèmes CNC contrôlent tous les aspects de la profileuse, y compris la position des galets, la vitesse d'alimentation en métal et d'autres paramètres. Les opérateurs programment simplement les spécifications souhaitées dans le contrôleur CNC et la machine ajuste automatiquement les stations de galets pour façonner le matériau en conséquence.
Quelques avantages clés du profilage CNC :
- Une production très précise et cohérente. L'automatisation CNC garantit que chaque pièce est conforme aux spécifications.
- Changements souples et faciles entre les différentes sections transversales. Les opérateurs n'ont qu'à charger un nouveau programme.
- Débit et productivité accrus par rapport au profilage manuel.
- Une supervision minimale de l'opérateur est nécessaire après l'installation initiale.
- Possibilité de réaliser des profils complexes qui seraient difficiles à obtenir avec un profilage manuel.
La CNC permet aux machines de formage de rouleaux d'offrir une précision et une efficacité qui dépassent les capacités des opérations manuelles. Cela a conduit à l'adoption généralisée de la technologie de profilage CNC dans de nombreuses industries.
Principaux domaines d'application du profilage CNC
Les profileuses CNC sont devenues omniprésentes dans les secteurs manufacturiers où de longues pièces de tôle sont nécessaires. Parmi les applications les plus courantes, citons
Bâtiment et construction
Le profilage CNC est largement utilisé pour produire des montants métalliques, des poutrelles, des pannes, des panneaux muraux, des toitures, des terrasses et divers revêtements architecturaux. Les applications de construction nécessitent des sections longues et légères qui peuvent être produites en masse de manière efficace.
- Goujons métalliques - Éléments porteurs de l'ossature des murs intérieurs. Les lignes CNC peuvent produire des montants en acier galvanisé de différentes épaisseurs et longueurs.
- Toiture et bardage - Panneaux métalliques formés par laminage pour les toits, les murs extérieurs et les façades. Les lignes CNC produisent de longues feuilles avec des nervures spécialisées pour la résistance et l'emboîtement.
- Structures de montage solaire - Pièces métalliques formées pour les cadres de panneaux solaires et les systèmes de suivi du soleil. Profils CNC complexes nécessaires à la stabilité structurelle.
Transport
Les fabricants d'automobiles, de camions, de remorques et de wagons utilisent des profilés pour les châssis, les intérieurs et les panneaux de carrosserie extérieurs des véhicules. Le profilage CNC permet de produire des volumes importants avec précision.
- Châssis - Rails latéraux et traverses formés par laminage utilisés dans les carrosseries de camions et de remorques. La commande numérique permet de réaliser des pliages complexes.
- Panneaux automobiles - Les panneaux de carrosserie extérieurs sont formés par roulage pour obtenir des formes lisses et aérodynamiques.
- Intérieur - Les cadres de portes intérieures, les cadres de sièges et les arcs de toit sont formés par laminage pour les voitures et les trains.
Appareils électroménagers
Les appareils électroménagers contiennent souvent des boîtiers, des cadres et des composants structurels en métal formé par laminage. Les boîtiers des réfrigérateurs, des lave-linge, des sèche-linge, des climatiseurs et de nombreux autres appareils sont produits sur des lignes de laminage à commande numérique.
- Tambours de lave-linge - Les embouts formés et les cadres de la baignoire maintiennent la rondeur.
- Revêtements pour réfrigérateurs - Doublures intérieures en acier inoxydable façonnées aux dimensions exactes.
- Châssis du climatiseur - Cadres latéraux structurels et panneaux inférieurs.
Infrastructure
Des poteaux d'éclairage aux glissières de sécurité, les projets d'infrastructure utilisent toute une gamme de profilés. L'automatisation CNC permet la production en masse d'éléments de mobilier urbain cohérents.
- Poteaux d'éclairage - Les arbres et les bras des poteaux coniques sont formés à partir de tôles d'acier.
- Barrières de circulation - Garde-corps et barrières routières en acier profilé.
- Poteaux électriques - Les poteaux des lignes de transmission et les puits des tours de téléphonie cellulaire nécessitent des profils angulaires.
Mobilier
De nombreux meubles modernes intègrent des cadres métalliques et des éléments structurels qui se prêtent parfaitement au profilage. La CNC permet à la fois de produire de grandes séries et des petites séries personnalisées.
- Bureaux - Les lignes CNC produisent des pieds de bureau et des poutres structurelles en acier robuste.
- Chaises - Cadres de support d'assise et de dossier formés pour les chaises en métal.
- Rayonnage - Montants et tablettes horizontales.

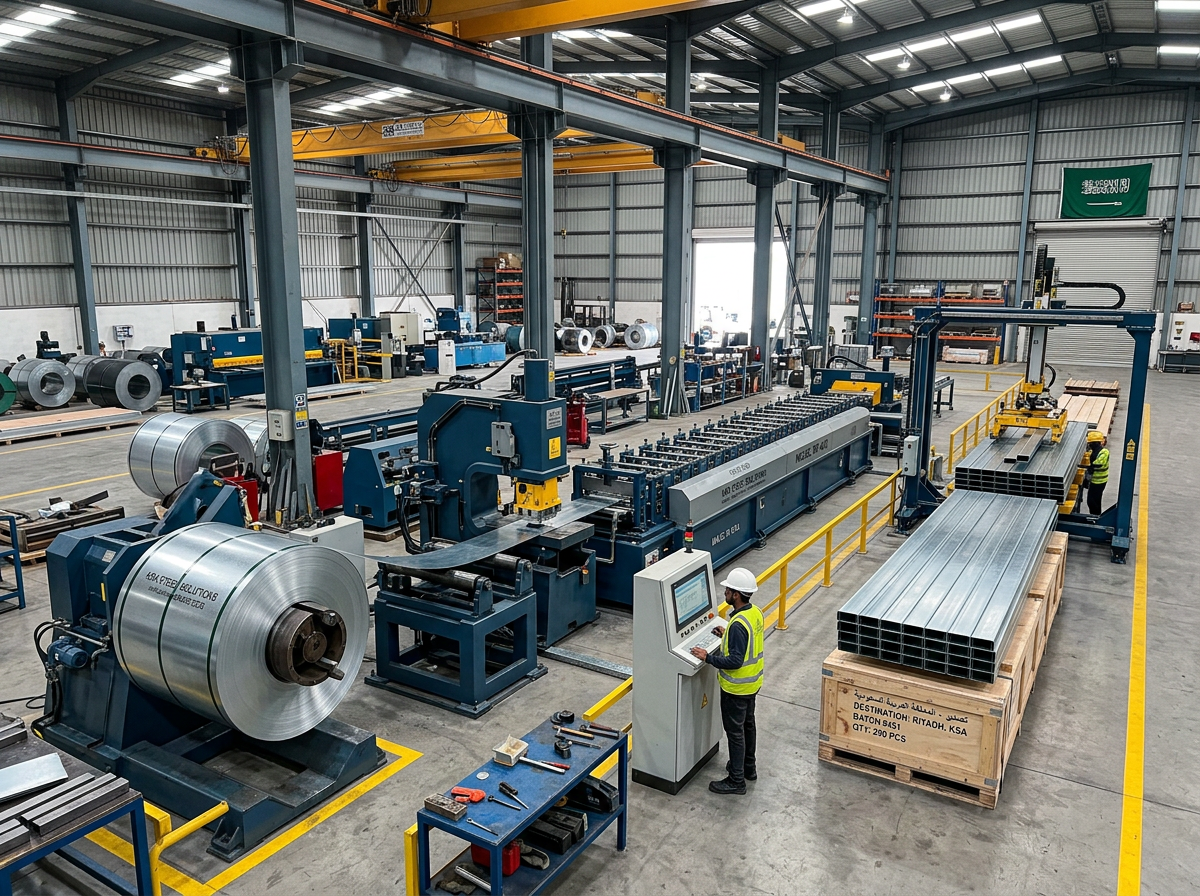

Principaux éléments des lignes de profilage CNC
Un système de profilage CNC contient un certain nombre de composants clés qui travaillent ensemble pour donner à la tôle les formes souhaitées. Voici quelques-uns des principaux éléments :
Mécanisme d'alimentation
Le mécanisme d'alimentation assure une alimentation régulière de la feuille ou de la bobine dans la section de profilage. Il s'agit généralement d'alimentations par rouleaux pinceurs motorisés ou par servomoteurs. La commande numérique coordonne la vitesse d'alimentation pour qu'elle corresponde à la vitesse de formage.
Section de formation
La section de formage se compose d'une série de stations de rouleaux qui plient et façonnent progressivement la bande. Les lignes de profilage CNC de pointe sont équipées de stations de galets servo-motorisées qui peuvent être positionnées numériquement pour un profilage de précision et des changements rapides.
Contrôleur CNC
Le contrôleur CNC exécute le programme de profilage et coordonne tous les mouvements et fonctions de la machine. Les opérateurs n'ont qu'à appeler les programmes pour différentes pièces ou profils. La CNC garantit une exécution répétable et précise.
Station d'arrêt
Une presse ou une cisaille finale coupe les pièces formées par laminage aux longueurs souhaitées à la sortie de la machine. L'opération de tronçonnage peut également être intégrée dans la programmation de la commande numérique.
Équipement de sortie
Les tables de sortie, les convoyeurs, les systèmes d'empilage ou les bras robotisés gèrent et collectent les pièces finies au fur et à mesure de leur production. Cette automatisation peut être intégrée au système de commande CNC global.
Enceinte de sécurité
La protection du périmètre complet et les clôtures de sécurité garantissent la protection de l'opérateur. Les systèmes avancés sont dotés de dispositifs de verrouillage qui empêchent la machine de fonctionner si les protections ne sont pas en place.
En combinant tous ces éléments sous un contrôle CNC intégré, les lignes de profilage modernes permettent un changement rapide, une productivité élevée et une production de précision pendant une production sans surveillance.
Avantages de la technologie de profilage CNC
Les profileuses CNC offrent des avantages considérables qui expliquent leur adoption généralisée dans l'industrie manufacturière :
Précision et cohérence accrues
Grâce à la commande numérique, les profileuses produisent des pièces avec des tolérances extrêmement serrées de 0,127 mm (0,005 pouce) ou mieux. Cette précision garantit l'homogénéité des volumes de production élevés.
Changements de format souples et efficaces
Les opérateurs peuvent passer à de nouveaux profils formés par laminage en quelques minutes en sélectionnant simplement de nouveaux programmes. Aucun changement de matériel n'est nécessaire.
Augmentation du débit
L'automatisation CNC permet aux lignes de profilage de fonctionner à des vitesses de production élevées, de l'ordre de 30 m/min, tout en maintenant une alimentation en matériau synchrone.
Capacité à former des formes complexes
Grâce aux stations de laminage servocommandées, il est possible de laminer même des sections de forme complexe avec des courbes multiples le long de plusieurs axes.
Déchets minimaux de matériaux
La programmation CNC compense le retour élastique du matériau, ce qui permet d'obtenir des formes précises avec moins de tâtonnements et de pertes de matériau.
Réduction des besoins en main-d'œuvre
Les lignes de profilage CNC automatisées ne nécessitent qu'un ou deux opérateurs pour l'installation et la supervision pendant la production.
Réduction des coûts opérationnels
Une qualité constante et un rendement élevé avec moins de main-d'œuvre permettent de réduire les coûts globaux des pièces.
Avec tous ces avantages, il est facile de comprendre pourquoi le profilage CNC représente l'état de l'art en matière de technologie de formage des métaux.
Configurations des profileuses CNC
Les profileuses CNC sont construites dans différentes configurations pour répondre à divers besoins de production. Les facteurs clés qui déterminent la conception de la machine sont la longueur de la pièce, l'épaisseur du matériau et les cadences de production.
Continu ou coupé à la longueur
Le profilage en continu produit des bandes d'une longueur indéfinie, enroulées sur une bobine de réception. Des lignes de coupe à longueur cisaillent les pièces finies à des intervalles prédéterminés.
Orientation horizontale ou verticale
Les machines à alimentation horizontale occupent moins d'espace au sol, tandis que les machines verticales permettent une alimentation assistée par gravité.
Profil unique ou profil multiple
Certaines lignes produisent un seul profil, tandis que les machines tandem et modulaires peuvent passer rapidement d'une forme à l'autre.
En ligne ou autonome
Les machines en ligne sont intégrées dans des systèmes de production plus importants, tandis que les configurations autonomes permettent une utilisation flexible.
Capacité de pesage
Certaines lignes de profilage sont spécialisées dans les métaux plus lourds ou les aciers inoxydables et utilisent des composants plus robustes.
Grâce à leur expérience et à leur savoir-faire, les constructeurs de machines de profilage peuvent configurer des lignes CNC optimisées pour les besoins du client. Les lignes personnalisées garantissent une productivité optimale.
Programmation et configuration
Le fonctionnement efficace d'une profileuse à commande numérique dépend d'une programmation et d'une configuration adéquates. Les constructeurs de machines proposent des services de programmation et des options de logiciels de CAO pour faciliter le processus.
Du modèle 3D au programme machine
Les pièces sont modélisées en CAO 3D, puis le logiciel convertit les géométries en code machine pour chaque position de rouleau.
Étalonnage des machines
Les stations de laminage sont soumises à des routines de calibrage initial automatique pour aligner les positions sur les points zéro et les axes de la CNC.
Propriétés des matériaux
Les caractéristiques uniques des matériaux, comme le module d'élasticité, sont saisies dans le logiciel pour tenir compte du retour élastique des matériaux.
Optimisation de la séquence de formage
L'ordre des courbes et des formes peut être optimisé pour éviter les défauts et les contraintes du matériau.
Simulation et émulation
La programmation hors ligne permet de simuler les mouvements des machines et de détecter les interférences avant l'exécution en direct.
Conception d'outils
Un outillage spécialisé tel que des rouleaux de pliage, des presses, des guides et des jauges peut être nécessaire pour certains profils.
Avec une préparation adéquate, les profileuses CNC peuvent produire avec précision un nouveau profil dès la première passe.
Systèmes de contrôle de la qualité
Pour exploiter pleinement le potentiel des lignes de profilage CNC, des systèmes automatisés de contrôle de la qualité sont souvent mis en œuvre. Il s'agit notamment des systèmes suivants
Surveillance de l'effort de roulis des servos
Des capteurs de force sur les servo-rouleaux détectent les fluctuations indiquant des défauts. La commande numérique peut s'adapter en temps réel ou signaler les pièces défectueuses.
Inspection dimensionnelle automatique
Des capteurs laser ou optiques montés le long de la ligne contrôlent les dimensions clés et vérifient les erreurs de formage.
Essais de jauge en post-production
Les échantillons de pièces sont mesurés à l'aide de jauges de précision. Des jauges automatisées peuvent être intégrées dans la ligne de production.
Inspection de la vision
Les systèmes de vision industrielle vérifient les défauts de surface et les incohérences dans le matériau. Les systèmes de triage automatisés éliminent les mauvaises pièces.
Numérisation des pièces de MMT
Des échantillons de pièces sont placés dans un scanner CMM pour une analyse dimensionnelle à 360 degrés. Les données permettent d'améliorer les processus.
Les lignes de profilage CNC avancées fonctionnent comme des systèmes clés en main entièrement automatisés, avec une vérification intégrée de la qualité à chaque étape. C'est le summum de la technologie du profilage.
Dernières avancées en matière de profilage CNC
En tant que technologie évolutive, les systèmes de profilage CNC intègrent continuellement les dernières innovations et améliorations. Parmi les développements actuels, on peut citer
Actionnement servoélectrique
Remplacement du positionnement hydraulique traditionnel des rouleaux par un actionnement servoélectrique rapide et précis pour des vitesses et des précisions plus élevées.
Ajustements à la volée
Contrôle en temps réel et réglage automatique des rouleaux à la volée pour compenser les variations de matériau et améliorer la régularité.
Fonctions de sécurité avancées
Des innovations telles que la vision 3D multi-spectre permettent d'éliminer totalement les points de contact potentiels grâce à une détection proactive et à un arrêt contrôlé.
Accès à distance connecté
Contrôler l'état de la ligne et les mesures de qualité des pièces en temps réel, où que l'on soit. Effectuer à distance des ajustements de programmation en direct.
Outillage à changement rapide
Les systèmes d'outillage à dégagement rapide et les chariots de changement rapide de rouleaux permettent d'ajuster les profils en moins de 10 minutes.
Machines "vertes" à haut rendement énergétique
Les lignes de nouvelle génération tirent parti de l'efficacité de l'actionnement servoélectrique pour réduire la consommation d'énergie et l'impact sur l'environnement.
Usines intelligentes personnalisées
Les lignes de production entièrement adaptées à l'industrie 4.0 intègrent la collecte de données, des capteurs connectés, des capacités d'analyse et d'apprentissage automatique.
Grâce aux innovations matérielles et technologiques constantes, les systèmes de profilage CNC continueront à repousser les limites et à explorer de nouvelles applications dans le domaine de la fabrication.
Le profilage par rapport aux autres méthodes de fabrication des métaux
Bien que le profilage présente des avantages considérables, il ne s'agit que d'un des nombreux procédés d'usinage des métaux disponibles. Parmi les autres méthodes de fabrication courantes, on peut citer
Estampillage
L'emboutissage utilise des presses et des matrices pour former des feuilles de métal avec des tonnages de pression élevés. Les volumes sont plus faibles en raison des coûts d'outillage plus élevés.
Hydroformage
Formage du métal en formes tubulaires complexes et fermées à l'aide d'un fluide sous haute pression. Formes de profil limitées mais idéales pour les tuyaux et tubes automobiles.
Soudage Fabrication
Assemblage de pièces métalliques le long des joints par soudage à l'arc ou par points. Technique à forte intensité de main-d'œuvre.
Formage des freins
Pliage de la tôle dans des formes à l'aide d'une presse de freinage mécanique. Plus lent et plus exigeant en termes d'outillage que le profilage.
Casting
Couler du métal en fusion dans des moules pour créer des formes solidifiées. Idéal pour les pièces de grand volume présentant des caractéristiques détaillées, comme les blocs moteurs.
Extrusion
Presser le métal à travers une matrice pour créer des longueurs avec une section transversale fixe. Limité à des profils simplistes.
Pour produire de grandes longueurs de tôle en sections transversales ouvertes et symétriques, le profilage présente des avantages indéniables par rapport à ces autres procédés.
FAQ
Quels sont les types de métaux qui peuvent être formés par laminage ?
La plupart des métaux ductiles peuvent être formés par laminage, notamment l'acier, l'acier inoxydable, l'aluminium, le cuivre et le laiton. La capacité à résister à la flexion sans se fissurer est la principale exigence.
Quels sont les exemples courants de produits finis formés par roulage ?
Les gouttières, les toitures, les bardages, les crémaillères, les rails, les montants de charpente, les panneaux de véhicules, les panneaux de signalisation routière, les panneaux d'affichage, les étagères, les boîtiers, les cadres de panneaux solaires et les boîtiers d'éclairage LED sont quelques exemples de produits finis formés par laminage.
Quelles sont les épaisseurs de métal qui peuvent être formées par laminage ?
Les profileuses standard peuvent généralement traiter des métaux d'une épaisseur comprise entre 26 gauge (0,017") et environ 14 gauge (0,075"). Des gammes plus étendues, allant jusqu'à 1⁄4" d'épaisseur, sont également possibles avec des profileuses de gros calibre.
Comment les formes complexes obtenues par laminage sont-elles possibles ?
En façonnant le matériau progressivement par une série d'étapes de pliage dans plusieurs directions plutôt qu'en une seule fois, il est possible de produire des formes complexes. La forme finale est la somme de nombreux petits pliages progressifs.
Une même profileuse peut-elle produire différents profils ?
Certaines machines configurables ou modulaires peuvent être équipées de jeux d'outils supplémentaires et de programmes CNC pour permettre des changements de profil rapides. Les conceptions standardisées permettent également d'équiper les lignes existantes d'un nouvel outillage.
Quelles sont les tailles de production optimales pour le profilage ?
Les longues séries de production de plus de 50 000 pieds linéaires sont celles pour lesquelles l'efficacité du profilage CNC présente le plus d'avantages. Toutefois, les prototypes courts et les petites séries sont également réalisables.
Comment le profilage se compare-t-il à l'impression 3D de métal ?
Alors que la fabrication additive peut produire des formes uniques très complexes, le profilage est supérieur pour la production en masse de longues sections métalliques simples, de l'ordre de plus de 1 000 pièces. Les deux technologies peuvent se compléter.
Conclusion
Le profilage CNC offre des avantages décisifs pour la production de pièces métalliques à section longue et ouverte. Avec une efficacité, une flexibilité, une précision et une rentabilité inégalées, les profileuses CNC sont devenues partie intégrante de la fabrication dans diverses industries.
Les progrès constants ouvrent des perspectives encore plus vastes pour cette technologie. À mesure que les innovations techniques se poursuivent, les systèmes de profilage à commande numérique sont appelés à prendre de plus en plus d'applications et à jouer un rôle de plus en plus important dans les usines intelligentes automatisées du futur. L'adoption généralisée de cette technologie témoigne des capacités qu'elle apporte au secteur manufacturier.
