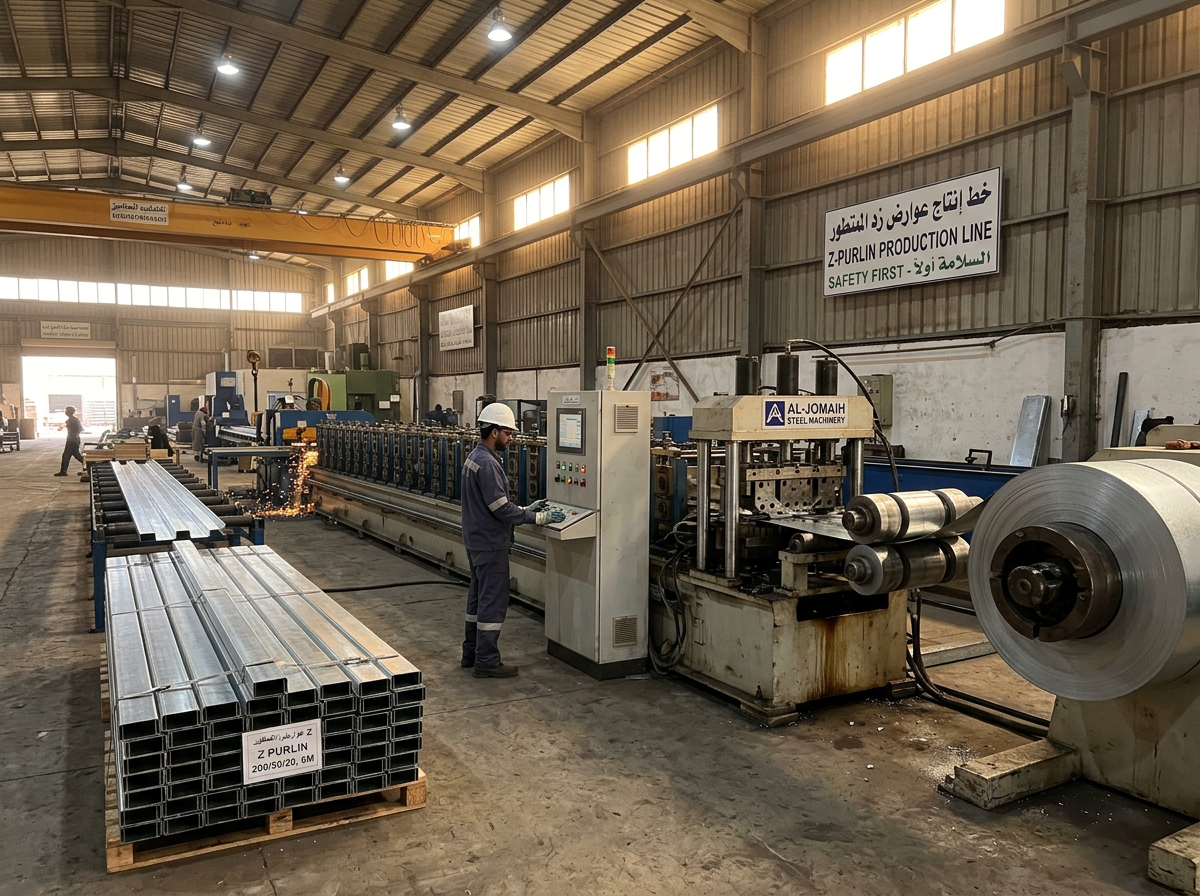

Machines de formage de rouleaux de tôle ondulée sont des équipements critiques utilisés dans l'industrie manufacturière pour produire des tôles ondulées pour la toiture, le revêtement et d'autres applications. Ces machines fonctionnent en pliant et façonnant progressivement des tôles en un profil ondulé.
L'installation et la configuration d'une machine de formage de rouleaux de tôle ondulée sont cruciales pour garantir des performances, une productivité et une sécurité optimales. Une installation et une configuration correctes peuvent aider à prévenir les temps d'arrêt imprévus, à réduire les coûts de réparation et à garantir que la machine produit les profils et les dimensions corrects.
Une machine mal installée ou configurée peut entraîner divers problèmes, tels qu'un désalignement des rouleaux, des dommages aux systèmes hydrauliques ou électriques ou des risques pour la sécurité de l'opérateur. Il est important de suivre attentivement les instructions du fabricant et de demander une assistance professionnelle si nécessaire pour s'assurer que la machine est installée et configurée correctement.
En résumé, les machines de formage de rouleaux de tôle ondulée sont des équipements essentiels dans l'industrie manufacturière, et leur installation et leur configuration appropriées sont essentielles pour garantir des performances, une productivité et une sécurité optimales. Les entreprises doivent donner la priorité au processus d'installation et de configuration pour s'assurer que la machine produit les profils et les dimensions corrects et éviter les temps d'arrêt imprévus et les coûts de réparation.
Préparation de pré-installation de la machine de formage de rouleaux de tôle ondulée
Avant d'installer une machine de formage de rouleaux de tôle ondulée, plusieurs étapes de préparation importantes doivent être suivies pour s'assurer que le processus d'installation se déroule sans heurts et que la machine est correctement configurée. Certaines des étapes clés de la préparation comprennent :
- S'assurer que l'espace de travail est propre et dégagé : Avant de commencer le processus d'installation, il est essentiel de s'assurer que l'espace de travail est propre et exempt de débris, d'obstacles ou d'autres dangers qui pourraient interférer avec le processus d'installation ou poser des risques pour la sécurité de l'opérateur.
- Vérification de l'électricité et Hydraulique Systèmes : Avant d'installer la machine, il est important de vérifier que les systèmes électriques et hydrauliques sont correctement installés et fonctionnels. Cela peut impliquer de vérifier la tension, le câblage et la mise à la terre du système électrique et de tester les composants hydrauliques pour détecter les fuites ou d'autres problèmes.
- Préparation de la fondation : La fondation de la machine doit être correctement préparée pour s'assurer qu'elle est de niveau, stable et capable de supporter le poids de la machine. Cela peut impliquer de couler une fondation en béton, d'installer des patins de nivellement ou d'autres étapes de préparation de la fondation.
- Assemblage des outils et de l'équipement requis : Il est important d'assembler tous les outils et l'équipement requis pour le processus d'installation avant de commencer l'installation. Cela peut inclure des outils à main, des équipements de levage et d'autres équipements spécialisés requis pour la machine spécifique à installer.
En suivant ces étapes de préparation, les entreprises peuvent s'assurer que le processus d'installation se déroule sans heurts et que la machine est configurée correctement, minimisant ainsi le risque d'arrêts imprévus, les coûts de réparation ou les risques pour la sécurité.
Assemblage de la machine de formage de rouleaux de tôle ondulée
L'assemblage d'une machine de formage de rouleaux de tôle ondulée peut être un processus complexe, mais suivre les instructions du fabricant et prendre les précautions nécessaires peut aider à garantir que la machine est assemblée correctement. Voici un guide étape par étape pour assembler la machine :
- Déballez la machine : commencez par déballer les composants de la machine de leurs conteneurs d'expédition et organisez-les dans un espace de travail clair et bien éclairé.
- Installez la base : commencez par installer la base de la machine, en vous assurant qu'elle est de niveau et correctement fixée à la fondation.
- Fixez les rouleaux : installez les rouleaux dans la machine en les glissant dans les guides de rouleaux et en les fixant en place à l'aide des boulons et des écrous fournis.
- Installez les guides : installez les guides sur la machine en les fixant aux guides à rouleaux à l'aide des boulons et des écrous fournis. Assurez-vous que les guides sont correctement alignés et fixés en place.
- Installez la cisaille : Installez la cisaille sur la machine, en vous assurant qu'elle est correctement alignée et fixée en place.
- Installation des systèmes électriques et hydrauliques : Installez les systèmes électriques et hydrauliques conformément aux instructions du fabricant, en vous assurant que tous les câbles, tuyaux et flexibles sont correctement connectés et fixés.
- Testez la machine : avant de faire passer des matériaux dans la machine, effectuez un test approfondi de la machine pour vous assurer qu'elle est correctement assemblée, que tous les composants fonctionnent correctement et qu'il n'y a aucun risque pour la sécurité.
En suivant attentivement et minutieusement ces étapes, les entreprises peuvent s'assurer que leur machine de formage de rouleaux de tôle ondulée est assemblée correctement, ce qui minimisera le risque de temps d'arrêt imprévus et les coûts de réparation.
Connexions électriques et hydrauliques de la machine de formage de rouleaux de tôle ondulée
Le raccordement des systèmes électriques et hydrauliques d'une profileuse de tôles ondulées est une étape critique du processus d'installation. Voici quelques considérations importantes à garder à l'esprit lors de la connexion de ces systèmes :
- Vérifiez la tension : Avant de brancher le système électrique, assurez-vous que la tension de la machine correspond au système électrique de l'espace de travail. Utilisez un multimètre pour vérifier la tension et assurez-vous qu'elle est conforme aux spécifications de la machine.
- Mise à la terre : Une bonne mise à la terre de la machine est essentielle pour la sécurité et pour éviter les chocs électriques. Assurez-vous que la machine est correctement mise à la terre et que toutes les connexions sont sécurisées.
- Câblage : Suivez attentivement les instructions du fabricant lors du câblage de la machine. Assurez-vous que tous les fils sont correctement étiquetés et connectés aux bornes appropriées. Utilisez des connecteurs de fils et des attaches de câbles pour garder les fils organisés et sécurisés.
- Connexions hydrauliques : connectez le système hydraulique conformément aux instructions du fabricant, en vous assurant que tous les flexibles et raccords sont sécurisés et exempts de fuites. Vérifiez le niveau d'huile hydraulique et assurez-vous qu'il est conforme aux spécifications de la machine.
- Test : Effectuez un test approfondi des systèmes électriques et hydrauliques avant de faire passer des matériaux dans la machine. Vérifiez toutes les connexions pour l'étanchéité, les fuites et d'autres problèmes.
Connecter correctement les systèmes électriques et hydrauliques d'une profileuse de tôles ondulées est crucial pour assurer des performances, une productivité et une sécurité optimales. Il est important de suivre attentivement les instructions du fabricant et de demander une assistance professionnelle si nécessaire pour s'assurer que les connexions sont effectuées correctement.
Étalonnage de la machine de formage de rouleaux de tôle ondulée
L'étalonnage d'une profileuse de tôles ondulées est une étape essentielle du processus d'installation, car il garantit que la machine produit les profils et les dimensions corrects avec précision et exactitude. L'étalonnage consiste à ajuster les écarts entre les rouleaux et à assurer un alignement correct des composants de la machine. Voici quelques raisons pour lesquelles l'étalonnage est important :
- Cohérence et précision : Le calibrage de la machine garantit qu'elle produit des tôles ondulées avec des dimensions et des profils cohérents, réduisant ainsi le risque de défauts ou d'erreurs dans le produit final.
- Performances optimales : un étalonnage correct garantit que la machine fonctionne avec une efficacité et une productivité optimales, réduisant ainsi le risque d'arrêts imprévus et les coûts de réparation.
- Sécurité : Une machine correctement calibrée réduit le risque de risques pour la sécurité en s'assurant que tous les composants sont alignés et fonctionnent correctement.
Pour calibrer la machine, l'opérateur doit ajuster les espaces entre les rouleaux à la distance correcte en fonction du profil d'ondulation souhaité. Cela se fait généralement à l'aide d'outils spécialisés et en suivant les instructions du fabricant. L'alignement des composants de la machine doit également être vérifié et ajusté si nécessaire pour s'assurer que la machine fonctionne correctement.
Le bon calibrage d'une machine de formage de rouleaux de tôle ondulée est essentiel pour produire des produits de haute qualité avec précision et exactitude. Il est important de suivre attentivement les instructions du fabricant et de demander une assistance professionnelle si nécessaire pour s'assurer que la machine est correctement calibrée.
En résumé, l'installation d'une profileuse de tôle ondulée nécessite une préparation, un assemblage et un étalonnage minutieux pour garantir des performances, une productivité et une sécurité optimales. Avant l'installation, les entreprises doivent préparer l'espace de travail, vérifier les systèmes électriques et hydrauliques et assembler les composants de la machine. Lors de l'installation, un câblage, une mise à la terre et des connexions hydrauliques appropriés doivent être effectués, et la machine doit être calibrée pour s'assurer qu'elle produit les profils et les dimensions corrects avec précision et exactitude. En suivant attentivement les instructions du fabricant et en recherchant une assistance professionnelle si nécessaire, les entreprises peuvent s'assurer que leur machine de formage de rouleaux de tôle ondulée est installée correctement, réduisant ainsi le risque de temps d'arrêt imprévus et de coûts de réparation.
Foire aux questions (supplémentaire)
1) Comment vérifier l'alignement de la base avant de fixer la machine de formage de rouleaux de tôle sur la fondation ?
- Utilisez un niveau à bulle de précision (0,02 mm/m) et un niveau laser/ligne optique pour vérifier la rectitude longitudinale et transversale. Insérez des cales sous les plaques de base pour obtenir une déviation ≤0,1 mm/m et confirmez par une mesure diagonale pour éviter les torsions.
2) Quel réglage initial d'écartement des rouleaux dois-je utiliser pour les profils ondulés courants ?
- Comme point de départ, réglez l'écartement des rouleaux égal à l'épaisseur nominale du matériau + 5–10 % pour les bobines d'acier doux (par ex., tôle de 0,5 mm → 0,53–0,55 mm). Ajustez finement par passe pour éliminer les marques visibles tout en évitant le gauchissement ou les ondulations des bords.
3) Comment éliminer les variations de longueur après la coupe lors des premières séries ?
- Étalez la pression et le diamètre de la roue codeuse, nettoyez-la, activez la compensation de longueur d'alimentation dans le contrôleur, et effectuez une étude sur 10 pièces pour calculer la déviation moyenne. Ajustez le facteur K dans l'interface HMI jusqu'à obtenir ±0,8–1,0 mm à 25–30 m/min.
4) Quelles pratiques hydrauliques empêchent la dérive des actionneurs et les fuites pendant la mise en place ?
- Rincez les conduites, réglez les vannes de surpression aux spécifications OEM, chauffez l'huile à la température de fonctionnement (35–45 °C) avant l'ajustement final des vannes, et effectuez un test de pression statique à 110 % de la pression de travail. Resserrer les raccords après cyclage thermique.
5) Quels conseils de stockage et d'alimentation des bobines réduisent le cambrure et les faux alimentations ?
- Stockez les bobines sur des berceaux, alignez l'axe central du dérouleur sur les guides d'entrée, utilisez un dérouleur motorisé avec contrôle de danseur/boucle, retournez les bobines fendues pour orienter le bourrelet à l'opposé de la direction de formage, et ajoutez des guides de bord d'entrée pour maintenir un écart latéral ≤0,5 mm.
Tendances sectorielles 2025 pour l'installation et la mise en place
- Mise en service intelligente : les OEM fournissent des jumeaux numériques et des bibliothèques de préréglages ; les installateurs chargent les recettes de profils pour suggérer automatiquement les écarts de rouleaux et les hauteurs de supports.
- Prise en main et mesure immédiate : des capteurs laser de triangulation bon marché à l'entrée et à la sortie quantifient le cambrure, le bombé et la couronne pendant la mise en place, accélérant la première pièce bonne.
- Mise en place économe en énergie : des assistants d'accordage VFD optimisent les rampes d'accélération, réduisant la demande de pointe et améliorant la synchronisation avec la coupe.
- Sécurité par conception : plus de lignes sont livrées avec des PLC de sécurité ISO 13849-1 PLd/e, des interrupteurs de porte codés et des procédures LOTO guidées intégrées dans l'HMI.
- Durabilité : adoption de bobines EAF/bas carbone et de lubrifiants de formage biodégradables pendant la mise en service pour répondre aux rapports Scope 3 des clients.
Repères et métriques de mise en place 2025
| Métrique | 2023 Typique | Objectif 2025 (ligne bien installée) | Impact sur les opérations | Sources d'information |
|---|---|---|---|---|
| Temps de première mise en place (nouveau site, profil ondulé standard) | 4–7 jours | 2–3 jours | Temps de production accéléré | Rapports d'installation OEM ; The Fabricator |
| Changement de profil (variantes ondulées) | 60-120 min | 15–30 min (préréglages + jauges) | Plus de SKU par poste | Études de cas d'usine |
| Rendement au premier passage le jour 1 | 94–96 % | 98-99% | Moins de chutes pendant la montée en cadence | Notes techniques MCA |
| Tolérance de longueur à 25–30 m/min | ±1,5 mm | ±0,8–1,0 mm | Moins de reprises | Guides de mesure ISO |
| Consommation d’énergie pendant la mise en service (kWh/t) | 0,30–0,35 | 0,20–0,26 | Coût de mise en service réduit | DOE AMO, données OEM |
Références :
- Bureau de fabrication avancée du ministère américain de l'environnement : https://energy.gov/amo
- Metal Construction Association : https://www.metalconstruction.org
- The Fabricator (meilleures pratiques d’installation de formage par rouleaux) : https://www.thefabricator.com
- Catalogue des normes ISO : https://www.iso.org
Derniers cas de recherche
Étude de cas 1 : Mise en service rapide grâce à des préréglages numériques sur une machine de formage de rouleaux de tôle (2025)
Contexte : un OEM de produits de toiture a installé une nouvelle machine de formage de rouleaux de tôle ondulée sur un site vierge avec des délais de lancement serrés.
Solution : Application de la bibliothèque de préréglages numériques fournie par l’OEM (écarts de rouleaux, offsets de portiques, compensation de coupe). Utilisation de capteurs laser de cambrure à l’entrée et à la sortie plus routine d’auto-étalonnage de l’encodeur.
Résultats : Installation mécanique jusqu’à la première pièce bonne en 2,5 jours ; rendement au premier passage de 98,7 % le jour 1 ; déviation de longueur ± 0,9 mm à 28 m/min ; consommation d’énergie de mise en service réduite de 22 % par rapport au site précédent.
Étude de cas 2 : Amélioration de la stabilité hydraulique réduisant les incidents de fuite après installation (2024)
Contexte : un fabricant de bardages a connu des micro-fuites répétées et une dérive des actionneurs dans les deux semaines suivant le démarrage.
Solution : Mise en œuvre des objectifs de propreté ISO 4406 (≤16/14/11), ajout d’un chariot de filtration hors ligne pendant la mise en service, standardisation du préchauffage à 40 °C avant réglage des vannes, et reprise du serrage des raccords après cycle thermique.
Résultats : Les incidents de fuite ont chuté de 80 % ; la répétabilité de la coupe s’est améliorée de ±1,6 mm à ±1,0 mm ; l’arrêt imprévu a diminué de 35 % sur trois mois.
Avis d'experts
- Elena Morozov, Responsable de mise en service, SteelForm Systems
Point de vue : « La plupart des défauts au démarrage remontent à l’alignement de base et d’entrée. Consacrer une heure supplémentaire au calage permet souvent d’économiser une journée entière de dépannage. » - Prof. David Kim, Génie manufacturier, Université du Michigan
Point de vue : « Les jumeaux numériques et les recettes prédéfinies raccourcissent la courbe d’apprentissage de la configuration, mais doivent être validés par une métrologie en processus pour éviter les biais systémiques. » - Jorge Alvarez, Ingénieur sécurité, Consultant IEC/ISO en sécurité des machines
Point de vue : « Intégrer la vérification du niveau de performance ISO 13849-1 dans la liste de vérification de mise en service est désormais essentiel — les contournements de protections et les verrouillages de portes doivent être testés avec une couverture diagnostique. »
Outils et ressources pratiques
- Normes d’installation et de sécurité : ISO 13849-1 (sécurité des machines), ISO 12100 (évaluation des risques), IEC 60204-1 (sécurité électrique) — https://www.iso.org
- Ressources de mesure NIST pour la configuration et l’étalonnage en fabrication — https://www.nist.gov
- Optimisation énergétique DOE AMO pendant la mise en service — https://energy.gov/amo
- Manuels techniques de la Metal Construction Association pour les profils ondulés — https://www.metalconstruction.org
- OPC Foundation pour connecter la machine de formage de rouleaux de tôle au MES (OPC UA) — https://opcfoundation.org
- Fournisseurs de vision et métrologie pour vérification de configuration : Keyence (capteurs laser) — https://www.keyence.com, Cognex — https://www.cognex.com
- Portail The Fabricator Roll Forming (listes de vérification de configuration et dépannage) — https://www.thefabricator.com
Exemples d'intégration de mots-clés :
- Lors de l’installation, alignez les guides d’entrée de la machine de formage de rouleaux de tôle pour minimiser le dévers et garantir la précision du profil.
- Les préréglages numériques aident les opérateurs à ajuster les écarts de rouleaux plus rapidement sur une machine de formage de rouleaux de tôle, améliorant le rendement au premier passage.
Citations et lectures complémentaires :
- US DOE AMO : Ressources pour l’accordage et la mise en service des entraînements écoénergétiques — https://energy.gov/amo
- Catalogue des normes ISO — https://www.iso.org
- Metal Construction Association — https://www.metalconstruction.org
- The Fabricator — https://www.thefabricator.com
Dernière mise à jour : 2025-10-24
Changelog : Ajout de 5 FAQ supplémentaires ; tendances d’installation et de configuration 2025 avec tableau de référence ; deux études de cas pertinentes ; points de vue d’experts ; outils et ressources sélectionnés ; variations de mots-clés intégrées et références.
Prochaine date de révision et déclencheurs : 2026-05-24 ou plus tôt si les OEM publient de nouvelles bibliothèques de préréglages de configuration, si des révisions de normes de sécurité (ISO/IEC) sont publiées, ou si des mises à jour significatives en métrologie/vision affectent les pratiques de mise en service.
