معدات التشكيل بالدلفنة هي نوع من الماكينات المستخدمة لإنتاج عناصر مثل الصلب والألومنيوم والبلاستيك عن طريق الضغط عليها من خلال لفات ذات أشكال مختلفة. هناك عدة أنواع مختلفة من آلات تشكيل اللفائف التي تخدم نفس الوظيفة ولكنها تستخدم مواد مختلفة. تصف الأنواع الخمسة لماكينات التشكيل بالدلفنة وما تستخدمه في مقالة المدونة هذه الفرق بين كل نوع من الماكينات.
ما هي آلة تشكيل اللفة؟

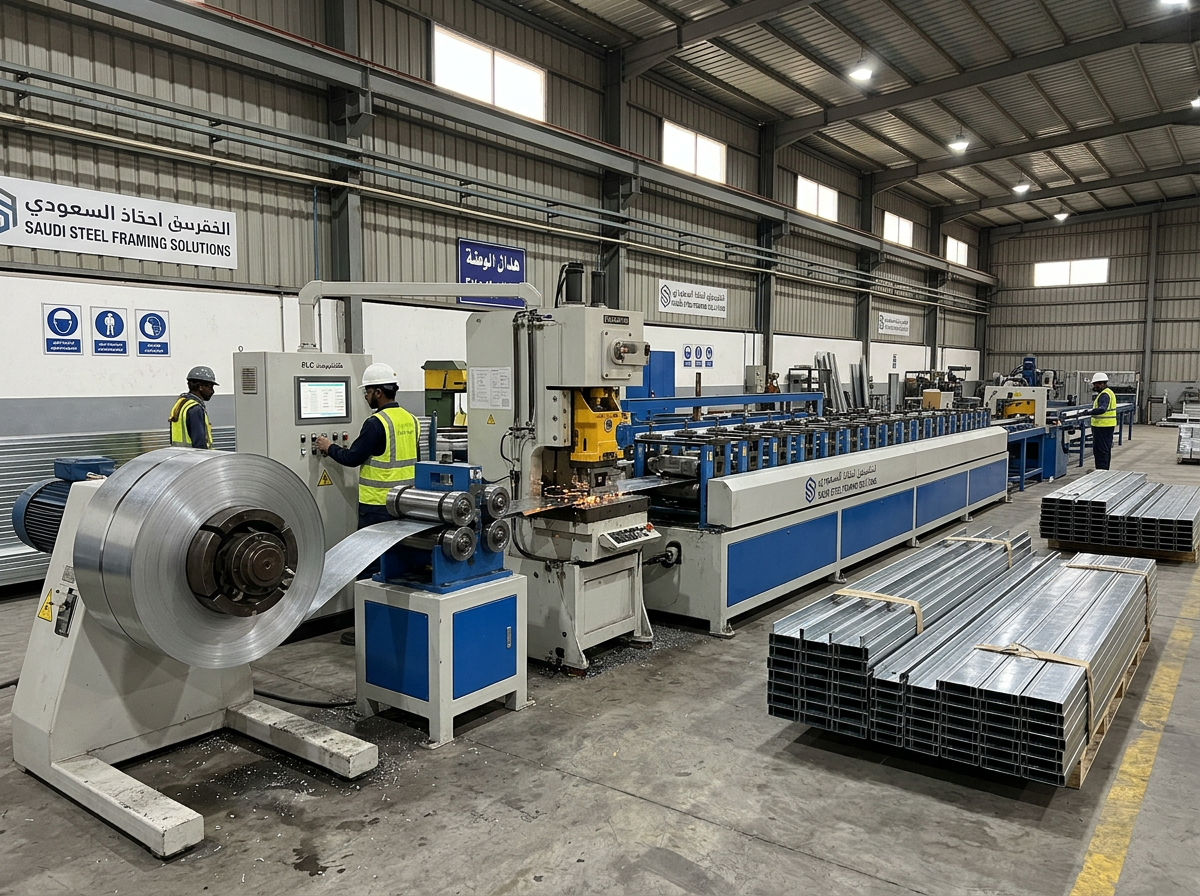

أ آلة تشكيل لفة هي نوع من الماكينات التي تُستخدم لتشكيل المعادن إلى أشكال وأحجام غير ممكنة مع أنواع أخرى من الماكينات. تتم هذه العملية عن طريق تمرير المعدن من خلال سلسلة من البكرات، كل منها مختلف قليلاً في الشكل. ثم يتم دفع المعدن من خلال البكرات بواسطة الضغط الهيدروليكي، مما يسمح له باتخاذ الشكل الجديد.
تُستخدم ماكينات التشكيل بالدرفلة في مجموعة متنوعة من الصناعات، بما في ذلك صناعة السيارات والفضاء والبناء وتصنيع الأجهزة. كما أنها تُستخدم في صناعة أجزاء للمنتجات الاستهلاكية مثل الدراجات الهوائية وجزازات العشب. وبالإضافة إلى ذلك، يمكن استخدام ماكينات التشكيل بالدرفلة لصنع قطع فنية أو منحوتات.
أنواع آلات تشكيل الرول
هناك عدة أنواع مختلفة من ماكينات تشكيل اللفائف، كل منها مصمم لغرض معين. فيما يلي ملخص للأنواع الأكثر شيوعًا من آلات تشكيل اللفائف وما تستخدمه عادةً:
- ماكينة التشكيل بالدلفنة الشاملة: ماكينة التشكيل بالدلفنة العامة هي أكثر أنواع الماكينات تنوعًا، فهي قادرة على أداء مجموعة متنوعة من المهام. ويمكن استخدامها لإنشاء كل شيء من الأشكال البسيطة إلى الأجزاء المعقدة ذات المنحنيات المتعددة.
- ماكينة لف الخيوط: تم تصميم ماكينة دحرجة اللولبة خصيصًا لإنشاء اللولبات على السحابات والقطع الصغيرة الأخرى. تستخدم هذه الماكينات سلسلة من القوالب لف الخيوط على الجزء، مما يوفر قبضة أقوى وأكثر دقة من طرق اللولبة التقليدية.
- ماكينة تشكيل الأسلاك: تُستخدم ماكينة تشكيل الأسلاك لإنشاء جميع أنواع الأشكال من الأسلاك. يمكن لهذه الماكينات ثني الأسلاك ولفها وقصها لصنع أي شيء بدءًا من الخطافات البسيطة وحتى المنحوتات المعقدة.
- المكبس الهيدروليكي: المكبس الهيدروليكي هو آلة قوية تستخدم سائل عالي الضغط لتشكيل المعادن والمواد الأخرى. تُستخدم المكابس الهيدروليكية عادةً في تطبيقات الختم والتشكيل وتشكيل الصفائح المعدنية.
- ماكينة القطع بالليزر: تستخدم آلة القطع بالليزر شعاع ليزر عالي الطاقة لقطع مواد مثل المعدن أو الزجاج أو البلاستيك. وغالباً ما تستخدم آلات القطع بالليزر في التطبيقات الدقيقة مثل صناعة المكونات الكهربائية أو الأجهزة الطبية.
-
آلة التشكيل بالدلفنة لكروم العنب -
آلة تشكيل لفة Sigma Purlin قابلة للتغيير ذات الحجم الأوتوماتيكي -
آلة تشكيل القوائم Z القابلة للتغيير بالحجم الأوتوماتيكي -
آلة تشكيل أرضية الطابق -
C القسم يستعد أوميغا تخزين الرف تستقيم آلة تشكيل آخر لفة -
آلة تشكيل لوحة الصندوق الفولاذية -
آلة تشكيل العارضة الفولاذية على شكل صندوق لعمود الرف -
آلة التشكيل بالدلفنة لشعاع P من أرفف البليت -
آلة التشكيل بالدلفنة لأرفف المستودعات
ما هي الأنواع المختلفة لماكينة التشكيل بالدلفنة المستخدمة؟
تُستخدم ماكينات التشكيل بالدلفنة لإنشاء أنواع مختلفة من المنتجات. تشمل بعض الاستخدامات الأكثر شيوعًا لماكينات التشكيل بالدلفنة إنشاء ألواح للأسقف والجدران، وتأطير الأبواب والنوافذ، وإنشاء الأنابيب والأنابيب.
يمكن أيضًا استخدام ماكينات التشكيل بالدلفنة لصنع مجموعة متنوعة من المنتجات الأخرى، بما في ذلك أجزاء هياكل السيارات، والأثاث المعدني، وقطع غيار الأجهزة. وباستخدام الأدوات المناسبة، يمكن لماكينة التشكيل بالدرفلة إنتاج أي نوع من المنتجات المعدنية التي تحتاج إليها.
فوائد الأنواع المختلفة لماكينة التشكيل بالدلفنة
- زيادة الإنتاجية - يمكن لماكينة التشكيل بالدلفنة أن تساعد على زيادة الإنتاجية في عملية التصنيع الخاصة بك. وذلك لأنها يمكن أن تساعد في تسريع العملية وتسمح لك بإنتاج المزيد من المنتجات في فترة زمنية أقصر.
- انخفاض التكاليف - يمكن أن يساعد استخدام ماكينة التشكيل بالدلفنة أيضًا في تقليل التكاليف المرتبطة بعملية التصنيع. هذا لأنه يمكن أن يساعد على تقليل كمية المواد الخردة التي يتم إنتاجها، وكذلك مقدار الوقت اللازم لإنتاج كل منتج.
- تحسين الجودة - استخدام تشكيل لفة يمكن أن تؤدي الماكينة أيضًا إلى تحسين جودة منتجاتك النهائية. وذلك لأن العملية تساعد على ضمان تشكيل كل منتج بشكل صحيح وبأبعاد متسقة.
- زيادة المرونة - من المزايا الرائعة الأخرى لاستخدام ماكينة التشكيل بالدلفنة زيادة المرونة التي توفرها. وهذا يعني أنه يمكنك بسهولة تغيير شكل أو حجم المنتجات التي تقوم بتصنيعها، دون الحاجة إلى شراء ماكينات جديدة أو إعادة تجهيز الماكينات الموجودة لديك.
- تعزيز السلامة - أخيرًا، يمكن أن يساعد استخدام ماكينة التشكيل بالدلفنة أيضًا في تعزيز السلامة في مكان عملك. وذلك لأن هذه العملية تساعد على التخلص من الحواف الحادة على منتجاتك النهائية، مما يمنع حدوث إصابات أثناء عملية التصنيع أو عند استخدام المنتجات.
استنتاج
هناك العديد من الأنواع المختلفة من ماكينات التشكيل بالدلفنة المتوفرة في السوق، ولكل منها مجموعة فريدة من القدرات الخاصة بها. عند اختيار ماكينة التشكيل بالدلفنة لعملك، من المهم أن تأخذ في الاعتبار نوع المنتج الذي ستقوم بتصنيعه ومتطلبات حجم الإنتاج لديك. مع وجود العديد من الخيارات المتاحة، من المؤكد أن هناك ماكينة تشكيل بالدلفنة مثالية لاحتياجاتك.
التعليمات
ما هي عملية تشكيل اللفة؟
التشكيل بالدلفنة هو عملية مستمرة تقوم بتحويل الصفائح المعدنية إلى شكل هندسي باستخدام مجموعات متتالية من البكرات المتزاوجة ، كل منها يقوم بتغييرات تدريجية فقط في الشكل. مجموع هذه التغييرات الصغيرة في الشكل هو ملف تعريف معقد.
الأسئلة الشائعة (FAQ)
1) What are the core differences between universal, cassette, and dedicated roll forming machines?
- Universal machines handle broad ranges with adjustable tooling but trade off speed and extreme precision. Cassette systems swap pre-set roll packs for fast, repeatable changeovers across multiple profiles. Dedicated machines are optimized for one profile, delivering the highest throughput and accuracy at the cost of flexibility.
2) Which materials can modern roll forming machines process beyond steel?
- Common: galvanized and Galvalume steels (ASTM A653), pre-painted steel (ASTM A755), stainless (A240), aluminum 3xxx/5xxx, and copper or zinc for architectural parts. Some lines also form high-strength low-alloy (HSLA) up to 550–700 MPa with revised pass designs and higher-power drives.
3) How do I estimate production speed for a specific profile?
- Base speed on profile complexity, material thickness/strength, lubrication, and cut system. Typical ranges: 20–80 m/min for channels/trims, 12–40 m/min for complex roofing/standing seam, 8–25 m/min for heavy-gauge purlins. Validate with a factory run-off on your coil stack-up.
4) What’s the difference between flying shear and stop-to-cut systems?
- Flying shear cuts while the strip moves, preserving speed and reducing cycle losses—best for medium/high throughput. Stop-to-cut halts the line for each cut, simpler and cheaper but limits speed and may mark coatings if not synchronized well.
5) How does roll forming compare to press braking or extrusion for long profiles?
- Roll forming excels at high-volume, consistent, long-length parts with tight tolerances and low scrap. Press brakes suit short runs/prototyping and simple bends. Extrusion (aluminum) enables complex hollow shapes but has higher die costs and different mechanical properties.
اتجاهات صناعة ماكينات التشكيل بالدرفلة لعام 2025
- Smart changeovers: Barcode/QR recipe loading and servo gagging reduce setup scrap and changeover times by 30–60%.
- Higher-strength materials: Growing demand for HSLA and advanced coated steels drives stiffer stands, larger shafts, and optimized pass designs.
- Energy optimization: Regenerative drives and smart idling cut energy intensity by 10–18%.
- Inline quality assurance: Laser gauge measurement and camera-based surface inspection feed SPC dashboards in real time.
- Portable/on-site forming use cases expand for building envelopes and solar mounting rails, cutting logistics damage and lead times.
2025 Data Snapshot
| متري (2025) | Typical Value/Range | Impact on Roll Forming Machines | المصدر |
|---|---|---|---|
| Changeover time with cassette tooling | 15–45 minutes | Multi-profile agility with less downtime | FFJournal, OEM briefs (Bradbury, Dallan) |
| Cut-length accuracy (flying shear) | ±0.3–0.8 mm | Reduced rework, better fit-up | أوراق بيانات مصنعي المعدات الأصلية |
| Energy reduction via regenerative drives | 10–18% kWh/ton | Lower operating cost on high-duty lines | ABB/Siemens application notes |
| Adoption of inline laser measurement | 50–70% of new lines | Faster setup, SPC integration | Industry surveys; Keyence/Micro-Epsilon |
| HSLA forming capability | Up to 550–700 MPa yield | Requires stiffer frames, optimized passes | WorldSteel, OEM application notes |
مراجع موثوقة:
- ASTM Standards (A653/A755/A240): https://www.astm.org
- الرابطة العالمية للصلب: https://worldsteel.org
- جمعية الإنشاءات المعدنية: https://www.metalconstruction.org
- Keyence Inline Metrology: https://www.keyence.com
- Siemens/ABB Drives: https://new.siemens.com, https://new.abb.com/drives
أحدث الحالات البحثية
Case Study 1: Cassette-Based Line Consolidates Multi-Profile Production (2025)
Background: A building products manufacturer ran three dedicated lines for trims, channels, and ridge caps, with long changeovers and high WIP.
Solution: Installed a cassette roll forming machine with servo-adjusted roll gaps and barcode recipe management; added flying shear and automatic stacker.
Results: Changeover time cut from 90 to 32 minutes; first-pass yield improved from 93.2% to 97.4%; energy consumption per ton reduced 15%; annual savings ~$340k.
Case Study 2: HSLA Upgrade for Solar Mounting Rails (2024)
Background: A solar hardware supplier shifted from conventional steel to HSLA 550 MPa to reduce weight while maintaining strength.
Solution: Upgraded stands and shafts, revised pass design, added progressive lubrication and inline laser dimensional control.
Results: Line speed maintained at 28 m/min (vs. 30 m/min baseline) with ±0.5 mm accuracy; scrap reduced 1.6 percentage points; coil utilization improved 2.3%.
آراء الخبراء
- Priya Raman, Director of Engineering, Bradbury Group
“For multi-SKU operations, cassette systems offer the strongest total cost of ownership—flexibility without sacrificing tolerance, especially when paired with digital recipes.” - Dr. Javier Morales, Materials Scientist, WorldSteel Collaborating Researcher
“Forming HSLA requires careful strain distribution per pass and attention to springback. A few extra stations can preserve coating integrity while hitting tight angles.” - Hannah O’Leary, Senior Automation Consultant, Siemens Digital Industries
“Marry servo control with inline measurement. Closed-loop adjustments on length and hole-to-cut pitch can eliminate most setup scrap during ramp-up.”
الأدوات/المصادر العملية
- Standards and Material Data
- ASTM A653/A755/A240: https://www.astm.org
- World Steel Association resources: https://worldsteel.org
- Design and Simulation
- COPRA RF: https://www.datam.de
- Altair Inspire/Forming: https://www.altair.com
- Metrology and Quality
- Keyence inline laser systems: https://www.keyence.com
- Micro-Epsilon profile sensors: https://www.micro-epsilon.com
- Operations and Maintenance
- UpKeep CMMS: https://www.onupkeep.com
- Fiix CMMS: https://www.fiixsoftware.com
Implementation tip: Request a factory trial on your actual coil spec (substrate, thickness, coating) to validate speed, cut accuracy, hole-to-cut pitch, and surface finish before purchase.
آخر تحديث 2025-10-23
سجل التغييرات: Added 5 targeted FAQs; inserted 2025 trends with data table and sources; provided two recent case studies; included expert viewpoints; compiled practical tools/resources with implementation tip.
تاريخ المراجعة التالية ومحفزاتها: 2026-05-15 or earlier if ASTM or WorldSteel guidance updates, major OEMs release new cassette/HSLA forming specs, or inline metrology adoption benchmarks change.
