Формование рулона прогона это широко распространенный метод производства обрешетки, которая является важным конструктивным элементом в промышленном строительстве. Обрешетки - это горизонтальные балки, которые поддерживают крышу и облицовку стен промышленных зданий, что делает их критически важными для структурной целостности здания. Формование обрешетки в рулонах - это эффективный и экономичный метод производства обрешетки, который находит множество применений в промышленном строительстве. В этой заметке мы рассмотрим некоторые из распространенных способов применения прогонов в промышленном строительстве и их преимущества. К концу этой заметки вы будете лучше понимать важность применения метода формовки обрешетки в промышленном строительстве и то, как он может быть использован для повышения качества и эффективности строительных проектов.
Что такое пурлинги?
Прогоны - это горизонтальные элементы конструкции, используемые в строительстве для поддержки крыши и облицовки стен промышленных зданий. Обычно они изготавливаются из стали, алюминия или древесины и располагаются параллельно друг другу через равные промежутки по всей длине здания.
Основная функция обрешетки - передача нагрузки от обшивки крыши или стен на основную конструкцию здания. Они предназначены для равномерного распределения веса облицовки по основным конструктивным элементам здания, снижая риск повреждения или разрушения конструкции.
Прогоны также обеспечивают дополнительную структурную поддержку здания, повышая его стабильность и устойчивость к воздействию внешних факторов, таких как ветер и снег. Они также могут служить местом крепления для HVAC системы, освещение и другое оборудование.
В промышленном строительстве обрешетка имеет решающее значение для обеспечения долговечности и безопасности здания. Обеспечивая надлежащую поддержку крыши и облицовки стен, обрешетка помогает предотвратить повреждение здания и его содержимого, снизить риск разрушения конструкции и обеспечить безопасность жильцов.
Что такое "Формование прогонов"?
Формовка обрешетки - это процесс придания металлическим листам нужной формы и формирования из них обрешетки. Процесс включает в себя использование специализированного оборудования, называемого валковой формовкой, которая формирует металлические листы в желаемый профиль.

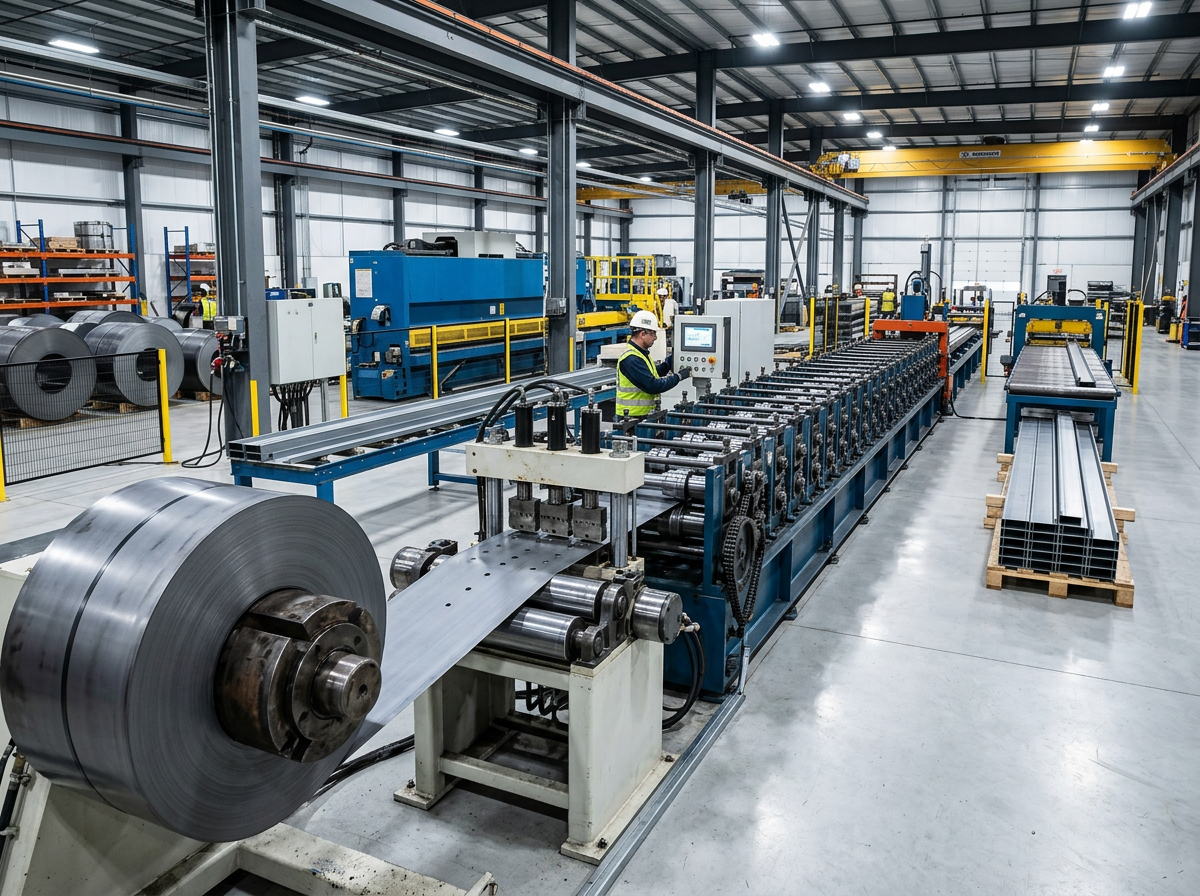

При роликовой штамповке металлические листы подаются в валковый станок, который затем придает им нужную форму и разрезает на листы нужной длины и профиля. Машина оснащена рядом роликов, которые постепенно придают металлическому листу нужную форму, причем каждый ролик выполняет определенную функцию изгиба или формовки.
Существуют различные типы машин, используемых при формовке обрешетки, такие как машины для производства С-образной обрешетки, машины для производства Z-образной обрешетки и машины для производства сигма-образной обрешетки. Эти машины могут производить прогоны различных размеров и профилей в соответствии с конкретными потребностями строительного проекта.
При изготовлении рулонных профилей могут использоваться различные материалы, такие как сталь, алюминий и оцинкованная сталь. Сталь является наиболее часто используемым материалом благодаря своей прочности, долговечности и доступности. Толщина металлического листа, используемого при формовке обрешетки, может варьироваться в зависимости от требований строительного проекта.
В целом, роликовая формовка обрешетки - это эффективный и экономичный метод производства обрешетки. Этот процесс позволяет производить обрешетку различных размеров и профилей, которые могут быть настроены в соответствии с конкретными требованиями строительного проекта. Использование рулонного формования обрешетки позволяет строительным проектам экономить время и деньги, обеспечивая при этом структурную целостность здания.
Области применения роликовой формовки обрешетки
Рулонная штамповка обрешетки находит широкое применение в промышленном строительстве, в частности, при производстве обрешетки, используемой в кровельных и облицовочных системах. Прогоны обеспечивают поддержку крыши и облицовки стен, гарантируя структурную стабильность и долговечность здания.
В кровельных системах обрешетка обычно устанавливается горизонтально, параллельно друг другу, чтобы выдержать вес крыши. Они используются в сочетании с кровельными листами для создания устойчивой к атмосферным воздействиям и прочной конструкции крыши. Рулонная штамповка обрешетки позволяет изготавливать обрешетку различных размеров и профилей, что делает ее подходящей для различных кровельных применений.
В облицовочных системах обрешетки устанавливаются вертикально, параллельно друг другу, чтобы выдержать вес облицовки стены. Они обеспечивают устойчивое основание для облицовки, гарантируя, что она останется на месте, не прогнется и не деформируется.
Рулонная опалубка Purlin может использоваться и в других областях, например, для изготовления мезонинов и пристроек к зданиям. Мезонин Мезонинные этажи - это промежуточные этажи, возводимые между основными этажами здания и предоставляющие дополнительное пространство для хранения или других целей. При строительстве мезонинных этажей для обеспечения структурной поддержки и устойчивости могут быть использованы стойки.
Расширение здания подразумевает добавление дополнительного пространства к существующему зданию, и при строительстве пристройки можно использовать обрешетку. С помощью роликовой формовки обрешетки можно изготовить обрешетку, совместимую с существующей структурой здания, что обеспечивает бесшовность и устойчивость пристройки.
В целом, рулонная штамповка обрешетки находит широкое применение в промышленном строительстве, особенно в производстве обрешетки, используемой в кровельных и облицовочных системах. Обрешетки обеспечивают важнейшую поддержку крыши и облицовки стен, гарантируя структурную стабильность и долговечность здания. Кроме того, этот материал позволяет изготавливать обрешетку, совместимую с другими строительными конструкциями, такими как мезонинные полы и пристройки к зданиям.
Преимущества роликовой формовки обрешетки
Использование рулонной опалубки Purlin в промышленном строительстве имеет ряд преимуществ:
- Экономичность: это экономически выгодный метод производства обрешетки, поскольку он исключает необходимость использования дорогостоящего ручного труда и сокращает количество отходов материала.
- Персонализация: позволяет производить обрешетку различных размеров и профилей, что делает ее подходящей для различных сфер строительства.
- Скорость: это быстрый и эффективный процесс, позволяющий производить большое количество обрешетки за короткий срок.
- Последовательность: обеспечивает постоянное качество и точность, так как каждая обрешетка производится по одним и тем же точным спецификациям.
- Уменьшение количества отходов: при производстве материала образуется минимальное количество отходов, что снижает общую стоимость производства и делает его экологически чистым вариантом.
- Повышение безопасности: снижается потребность в ручном труде, что сводит к минимуму риск несчастных случаев и травм на рабочем месте.
- Гибкость: Машины для формовки обрешетки можно легко перенастроить для производства обрешетки различных размеров и профилей, что обеспечивает гибкость в процессе строительства.
В целом, технология Purlin Roll Forming обеспечивает ряд преимуществ для промышленного строительства, включая экономическую эффективность, индивидуальный подход, скорость, последовательность, сокращение отходов, повышение безопасности и гибкость. Используя Purlin Roll Forming в строительных проектах, предприятия могут экономить время и деньги, повышая качество и эффективность строительного процесса.
Рулонная формовка обрешетки - это универсальный и эффективный метод производства обрешетки, которая широко используется в промышленном строительстве. Различные области применения Purlin Roll Forming включают кровельные и облицовочные системы, мезонинные этажи и пристройки к зданиям. Преимущества использования рулонной обрешетки в строительстве включают экономическую эффективность, индивидуальный подход, скорость, последовательность, сокращение отходов, повышение безопасности и гибкость. Использование Purlin Roll Forming позволяет сэкономить время и деньги на строительных проектах, обеспечивая при этом структурную целостность и долговечность здания. В целом, Purlin Roll Forming играет важную роль в современном промышленном строительстве и, как ожидается, останется жизненно важным методом в ближайшие годы.
Часто задаваемые вопросы (FAQ)
1) Какие профили наиболее распространены в производстве прогонов для промышленного строительства?
- Стандартными являются профили C, Z и Sigma (Σ). Профили C и Z используются для вторичной обрешетки крыши и стен; профиль Sigma выбирается для больших пролетов и более высокой эффективности нагрузки.
2) Как выбрать между прогонами C и Z?
- Прогоны Z перекрывают опоры, что позволяет создавать непрерывные пролеты и экономить материал при строительстве длинных крыш. Прогоны C предпочтительны для более коротких пролетов, боковых рельсов портальных рам и более простых соединений.
3) Какие марки стали и толщины являются типичными для профилирования прогонов?
- Оцинкованная сталь по стандарту ASTM A653 или EN 10346, классы G40–G90 (Z120–Z275) с пределом текучести 230–550 МПа. Обычный диапазон толщины: 1,2–3,0 мм в зависимости от пролета и нагрузок.
4) Могут ли современные машины для профилирования прогонов обрабатывать автоматические изменения размеров?
- Да. Машины для профилирования прогонов C/Z/Sigma с автоматической сменой размеров используют серворегулируемые стойки и предустановленные рецепты для переключения размеров стенки/фланца/губчатой кромки за 5–15 минут без смены инструмента.
5) Как профилирование прогонов повышает эффективность проекта?
- Он обеспечивает стабильную точность размеров, более высокую производительность, сокращение количества отходов и точное соблюдение длины, что сокращает время монтажа и переделку болтовых соединений.
Тенденции развития отрасли профилирования прогонов в 2025 году
- Внедрение автоматической смены размера: в настоящее время широко распространены линии C/Z с серворегулируемыми стойками, что сокращает время переналадки до менее чем 15 минут.
- Легкие стали повышенной прочности: все более широкое использование сталей с пределом текучести 450–550 МПа для снижения веса при сохранении несущей способности.
- Подключенный контроль качества: встроенные лазерные измерители длины и профильные камеры с потоковой передачей данных MTConnect/OPC UA в MES для обеспечения прослеживаемости.
- Устойчивость и EPD: Подрядчики запрашивают прогоны с EPD; заводы поставляют оцинкованные рулоны с содержанием вторичного сырья 70–85%.
- Безопасность и скорость: отсечка летания с сервоуправлением и системами защиты без использования инструментов повышает производительность и безопасность оператора.
2025 Контрольные показатели и краткая информация о данных
| KPI (профилирование прогонов) | 2023 Типичный | 2025 Лучший в своем классе | Операционное воздействие | Источники |
|---|---|---|---|---|
| Переключение (C↔Z, размер) | 35-60 мин | 7–15 мин | Больше SKU в день, меньше простоев | Литература Bradbury/ASC/OEM |
| Скорость линии (м/мин) | 20-40 | 45-70 | Более высокая суточная производительность | Изготовитель; спецификации комплектующих |
| Допуск по длине более 8 м (± мм) | 1,0–1,5 | 0,5–0,8 | Меньше повторных разрезов, быстрее монтаж | Руководства OEM; журналы контроля качества подрядчика |
| Коэффициент лома (%) | 2.0-3.5 | 0.8-1.5 | Экономия материалов | Примеры из практики отрасли |
| Использованный предел текучести (МПа) | 350–420 | 450–550 | Более легкие секции при одинаковой длине пролета | Стандарты ASTM/EN, данные завода |
| Вторичное сырье в рулонах (%) | 50–65 | 70-85 | Низкий уровень воплощенного углерода | Всемирная ассоциация производителей стали |
Авторитетные ссылки:
- ASTM A653/A1008/A1011: https://www.astm.org
- Стали с покрытием EN 10346: https://standards.cen.eu
- Всемирная ассоциация производителей стали: https://worldsteel.org
- Институт MTConnect: https://www.mtconnect.org
- Изготовитель (валковая формовка): https://www.thefabricator.com
Последние исследования
Пример из практики 1: Линия C/Z с автоматической регулировкой размера для логистического склада (2025)
- Предпосылки: Подрядчик EPC, поставляющий 58 000 м прогонов C и Z для склада площадью 60 000 м², сталкивался с частыми изменениями пролетов и сжатыми сроками монтажа.
- Решение: Внедрена машина для профилирования прогонов с автоматической регулировкой размера, серворегулируемыми стойками, встроенным лазерным измерителем длины и управлением рецептами MES, связанным с сертификатами рулонов.
- Результаты: время переналадки сокращено с 48 до 12 минут; количество брака сокращено с 2,81 TP3T до 1,21 TP3T; количество заявок на доработку монтажа сокращено на 321 TP3T; достигнут допуск по длине ±0,7 мм на 8 м.
Пример из практики 2: Высокопрочные Z-образные прогоны для регионов с высокой снеговой нагрузкой (2024)
- Предпосылки: Расширение промышленного завода в зоне с сильными снегопадами требовало более длинных пролетов с минимальным дополнительным весом.
- Решение: Переход с оцинкованной стали 350 МПа на 550 МПа и оптимизация Z-профиля кромки и фланца с помощью моделирования профилегибочной обработки (COPRA RF).
- Результаты: вес секции уменьшился на 14% при соблюдении критериев прогиба; использование рулонов сократилось на 11%; время монтажа сократилось за счет уменьшения количества промежуточных опор.
Мнения экспертов
- Д-р Тайлан Алтан, почетный профессор, Центр точной формовки (Университет штата Огайо)
- Точка зрения: “Точный дизайн прохода и контролируемое прогибание являются необходимыми условиями для сохранения прямолинейности C- и Z-образных прогонов, особенно в случае высокопрочной стали”.”
- Источник: https://cpf.osu.edu
- Бен Тейлор, менеджер по продуктам, The Bradbury Group
- Точка зрения: “Автоматическая регулировка размера профилированного листа стала базовым требованием — подрядчики хотят быстро регулировать толщину и ширину без смены инструментов”.”
- Источник: https://bradburygroup.com
- Пол Хогендорн, консультант по производственным данным и связям
- Точка зрения: “Профилегибочные станки с поддержкой MTConnect предоставляют данные о производстве и контроле качества в режиме реального времени, что сокращает количество споров на объекте и ускоряет оформление передачи документации”.”
- Источник: https://www.mtconnect.org
Практические инструменты/ресурсы
- Проектирование и моделирование профилей: COPRA RF (данные M) https://www.datam.de/en/copra; UBECO PROFIL https://www.ubeco.com
- Руководство по проектированию конструкций: AISI S100 (холодногнутая сталь), ресурсы CFSEI https://www.cfsei.org
- Стандарты на материалы: ASTM A653/A1011/A1008 https://www.astm.org; EN 10346 https://standards.cen.eu
- Обзор отрасли: Секция профилирования Fabricator https://www.thefabricator.com
- Связь/совместимость: MTConnect https://www.mtconnect.org; OPC Foundation https://opcfoundation.org
- Данные об устойчивом развитии: ресурсы Всемирной ассоциации стали EPD/LCI https://worldsteel.org
Последнее обновление: 2025-10-27
Изменения: Добавлены целевые часто задаваемые вопросы (5 вопросов и ответов); представлены тенденции на 2025 год с таблицей KPI и источниками; добавлены два недавних примера из практики, посвященных прогонам; собраны мнения экспертов; перечислены практические инструменты/ресурсы со ссылками на стандарты и проекты.
Дата следующего пересмотра и триггеры: 30.04.2026 или раньше, если переход > 20 мин, допуск по длине хуже ±1,0 мм на 8 м, бракованные изделия > 2,0%, или проекты требуют стали >500 МПа без проверенной конструкции прохода
