पैनल प्रोफाइल
Main Technical Parameters
- मेटल डेकोइलर: मैनुअल एक्सपैंडिंग, पैसिव अनकॉइल, आंतरिक व्यास 508mm
- डेकोइलर की वजन क्षमता: 3T
- मशीन स्टैंड: वेल्डेड “工” आकार का स्टील
- फॉर्मिंग मशीन का प्रकार: वॉलबोर्ड प्रकार चेन ट्रांसमिशन के साथ
- शाफ्ट का व्यास: ￠75㎜
- चेन: 16A
- फॉर्मिंग मशीन का मोटर पावर: 5 KW
- हाइड्रोलिक स्टेशन का मोटर: 3KW
- फॉर्मिंग गति: 10-15 मी/मिनट
- रोल स्टेशन: 13 स्टेशन
- रोलर का सामग्री: उच्च ग्रेड 45＃ स्टील
- रोलर की सतह पर 0.05mm मोटाई का क्रोम लेपित

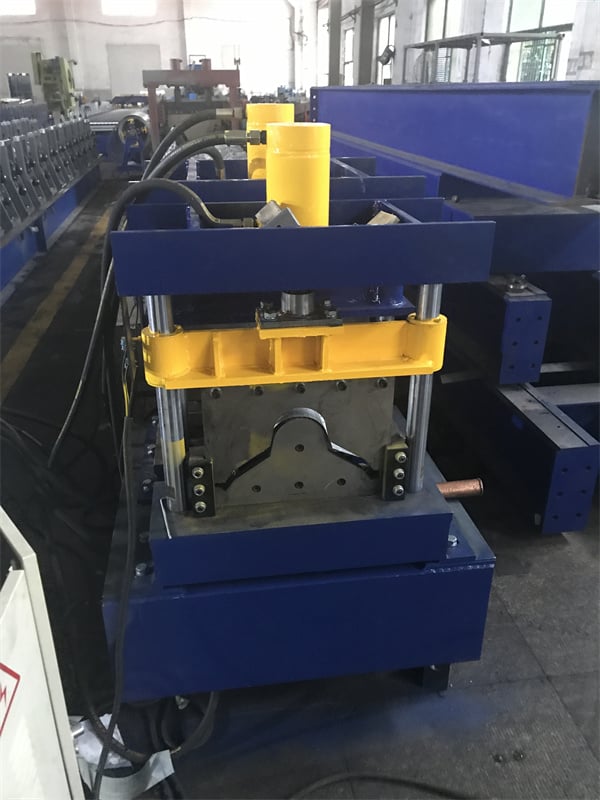

- कटिंग का प्रकार: हाइड्रोलिक कटिंग
- कटिंग ब्लेड का सामग्री: Cr12 मोल्ड स्टील
- कटिंग ब्लेड का हीट ट्रीटमेंट: HRC58°-60°
- स्टील कॉइल की मोटाई: 3-0.8mm
- लंबाई की सहनशीलता: 10±2mm
- ट्रांसड्यूसर: जापान YASKAWA
- कंप्यूटर Panasonic PLC अपनाता है
- कंप्यूटर ऑपरेटिंग बोर्ड टच स्क्रीन अपनाता है
- वोल्टेज: 380V 3 फेज 50HZ या खरीदार की आवश्यकता अनुसार
Technical Process
मैनुअल डेकोइलर → गाइड के साथ फीड → रोल फॉर्मिंग → निश्चित लंबाई के साथ कटिंग → टेबल के साथ आउटपुट
फ्लो चार्ट
उपकरण
मैनुअल डेकोइलर, मुख्य फॉर्मिंग मशीन, हाइड्रोलिक कटिंग डिवाइस, हाइड्रोलिक स्टेशन, पीएलसी कंप्यूटर नियंत्रण, आउटपुट टेबल
उत्पादन का समय: डिपॉजिट के बाद 30-35 दिन
Apa itu mesin pembentuk rol penutup?
Mesin pembentuk rol penutup merupakan jenis peralatan pembentuk rol yang digunakan untuk memproduksi profil penutup atau tutup. Penutup mengacu pada proses pemberian penutup pelindung atau elemen penyelesaian pada tepi atau ujung berbagai bahan, seperti dinding, panel, atau lembaran atap. Profil penutup yang dihasilkan mesin biasanya terbuat dari logam seperti aluminium atau baja, dan dirancang untuk memberikan hasil akhir yang tahan lama serta menarik secara estetika.
Fungsi utama mesin pembentuk rol penutup adalah membentuk dan membentuk strip logam menjadi profil penutup yang diinginkan. Berikut adalah gambaran umum cara kerja mesin pembentuk rol penutup:
- 开卷：机器首先展开金属卷，即开卷过程。金属卷作为辊压成型的原材料。
- 送料与矫平：展开后的金属带送入辊压成型机，通过矫平系统进行平直处理，为后续辊压成型做准备。
- Pembentukan rol: Jantung mesin adalah stasiun pembentuk rol, yang terdiri dari serangkaian rol. Rol ini secara bertahap membentuk strip logam menjadi profil penutup yang diinginkan. Strip dipandu melalui rol, yang membengkokkan dan membentuknya menjadi bentuk dan dimensi spesifik profil penutup.
- Pemotongan: Setelah profil penutup terbentuk hingga panjang yang diinginkan, mekanisme pemotongan digunakan untuk memisahkan profil dari strip yang tersisa. Hal ini dapat dilakukan menggunakan gunting geser atau metode potong terbang.
- Fitur tambahan: Tergantung pada desain dan persyaratan spesifik profil penutup, mesin mungkin dilengkapi fitur tambahan seperti embossing, pengeperforan lubang, atau pemotongan kunci. Fitur ini dapat menciptakan pola, perforasi, atau elemen khusus pada profil penutup.
- Sistem kontrol: Mesin biasanya dilengkapi panel kontrol yang memungkinkan operator menyesuaikan berbagai parameter, termasuk kecepatan, pengukuran panjang, dan pengaturan lainnya untuk memastikan produksi yang akurat.
- Penumpukan atau pengemasan: Setelah profil penutup dipotong hingga panjang yang diinginkan, profil tersebut dapat dikumpulkan, ditumpuk, atau dikemas untuk penanganan, pengangkutan, dan penyimpanan yang mudah.
Mesin pembentuk rol penutup banyak digunakan di industri konstruksi, arsitektur, dan manufaktur, di mana diperlukan hasil akhir pelindung dan dekoratif untuk tepi atau ujung berbagai bahan.
Apa itu mesin pembentuk rol tutup punggung?
Mesin pembentuk rol tutup punggung merupakan jenis khusus peralatan pembentuk rol yang digunakan untuk memproduksi tutup punggung. Tutup punggung adalah komponen atap yang dipasang di puncak atap miring untuk memberikan perlindungan kedap air dan mencegah penetrasi air.
Mesin pembentuk rol tutup punggung dirancang untuk memproduksi tutup punggung dengan dimensi presisi dan kualitas konsisten. Berikut adalah gambaran cara kerja mesin pembentuk rol tutup punggung tipikal:
- Pembebasan gulungan: Mesin dimulai dengan membuka gulungan logam, yang berfungsi sebagai bahan baku untuk tutup punggung. Gulungan diletakkan pada pembebas gulungan, dan strip dimasukkan ke dalam mesin.
- Pemberian makan dan penjajaran: Strip logam dipandu melalui sistem pemberian makan, yang memastikan pemberian makan kontinu dan rata ke mesin pembentuk rol. Sistem penjajaran mungkin digunakan untuk meluruskan dan menyiapkan strip untuk proses pembentukan rol.
- Pembentukan rol: Strip melewati serangkaian stasiun pembentuk rol, masing-masing dilengkapi rol yang secara bertahap membentuk strip logam menjadi profil tutup punggung yang diinginkan. Rol membengkokkan dan membentuk strip logam sesuai dimensi dan bentuk spesifik yang dibutuhkan untuk tutup punggung.
- Pemotongan: Setelah profil tutup punggung terbentuk hingga panjang yang diinginkan, mekanisme pemotongan digunakan untuk memisahkan profil dari strip yang tersisa. Hal ini dapat dilakukan menggunakan gunting geser atau metode potong terbang.
- Fitur tambahan: Tergantung pada desain dan persyaratan tutup punggung, mesin pembentuk rol mungkin menyertakan fitur tambahan seperti embossing, pengeperforan, atau pemotongan kunci. Fitur ini dapat menciptakan pola, perforasi, atau elemen khusus pada tutup punggung.
- Sistem kontrol: Mesin biasanya dilengkapi panel kontrol yang memungkinkan operator menyesuaikan berbagai parameter, seperti kecepatan, pengukuran panjang, dan pengaturan lainnya untuk memastikan produksi yang akurat.
- Penumpukan atau pengemasan: Setelah tutup punggung dipotong hingga panjang yang diinginkan, tutup tersebut dapat dikumpulkan, ditumpuk, atau dikemas untuk penanganan, pengangkutan, dan pemasangan di atap yang mudah.
Mesin pembentuk rol tutup punggung banyak digunakan di industri atap untuk memproduksi tutup punggung secara efisien dan presisi. Mesin ini membantu memastikan kualitas konsisten, akurasi dimensi, dan produktivitas tinggi dalam produksi tutup punggung untuk berbagai jenis atap.
aplikasi mesin pembentuk rol tutup punggung atap logam
Mesin pembentuk rol tutup punggung atap logam dirancang khusus untuk memproduksi tutup punggung yang digunakan dalam sistem atap logam. Tutup punggung merupakan komponen esensial yang dipasang di puncak atap miring untuk memberikan hasil akhir kedap cuaca dan menarik secara estetika. Mesin pembentuk rol memungkinkan manufaktur tutup punggung logam secara efisien dan presisi, menawarkan berbagai manfaat dan aplikasi. Berikut adalah beberapa aplikasi utama mesin pembentuk rol tutup punggung atap logam:
- Konstruksi Atap: Aplikasi utama mesin pembentuk rol tutup punggung adalah di industri atap. Mesin ini digunakan untuk memproduksi tutup punggung untuk berbagai jenis atap logam, termasuk atap baja, atap aluminium, dan sistem atap logam lainnya. Mesin memastikan produksi tutup punggung yang akurat dan konsisten, yang krusial untuk menyegel dan melindungi titik tertinggi atap.
- Bangunan Residensial: Tutup punggung atap logam umum digunakan di bangunan residensial dengan atap miring. Mesin pembentuk rol memungkinkan produksi tutup punggung yang tidak hanya memberikan perlindungan kedap cuaca tetapi juga meningkatkan daya tarik visual atap. Tutup punggung ini berkontribusi pada estetika dan fungsionalitas keseluruhan sistem atap, memastikan hasil akhir yang tahan lama dan menarik.
- Bangunan Komersial dan Industri: Atap logam banyak digunakan di bangunan komersial dan industri karena ketahanannya dan efisiensi biaya. Mesin pembentuk rol tutup punggung dimanfaatkan untuk memproduksi tutup punggung untuk struktur ini, menawarkan perlindungan andal terhadap infiltrasi air dan mempertahankan integritas struktural atap. Mesin memungkinkan produksi tutup punggung yang memenuhi persyaratan dan dimensi spesifik sistem atap komersial dan industri.
- Proyek Arsitektur: Atap logam semakin difavoritkan di proyek arsitektur karena fleksibilitas dan tampilan modernnya. Mesin pembentuk rol tutup punggung memainkan peran krusial dalam pembuatan tutup punggung untuk desain atap yang unik dan kompleks secara arsitektural. Mesin ini memungkinkan penyesuaian tutup punggung dengan profil, dimensi, dan hasil akhir berbeda untuk memenuhi tuntutan estetika dan fungsional spesifik proyek arsitektur.
- Pemasok Bahan Atap: Produsen dan pemasok bahan atap logam menggunakan mesin pembentuk rol tutup punggung untuk memproduksi tutup punggung sebagai bagian dari penawaran produk mereka. Mesin memungkinkan produksi efisien dan memastikan kualitas konsisten, memungkinkan pemasok bahan atap memenuhi permintaan pasar dan menyediakan solusi atap komprehensif kepada pelanggan.
Secara keseluruhan, mesin pembentuk rol tutup punggung atap logam tak tergantikan dalam produksi tutup punggung untuk atap logam, berkontribusi pada ketahanan, fungsionalitas, dan daya tarik visual berbagai jenis bangunan dan sistem atap.
