A Perfiladora Z es un eficaz equipo utilizado para doblar y conformar continuamente bobinas de metal en perfiles personalizados en forma de Z. Esta guía ofrece una visión completa de la tecnología de perfilado en Z, los principios de funcionamiento, los componentes, las capacidades, los proveedores, las aplicaciones en diversas industrias y los procedimientos de funcionamiento y mantenimiento.

¿Qué es una perfiladora Z?

Una perfiladora en Z forma continuamente tiras de bobina metálica en secciones en forma de "Z" utilizando una serie de estaciones de rodillos consecutivas. Los rodillos de conformado doblan la banda de forma incremental a través de una serie de pasos de doblado para darle gradualmente la forma del perfil deseado.

Estas versátiles perfiladoras producen perfiles Z ligeros que ofrecen una excelente resistencia para cubiertas, muros, estructuras y otros usos industriales. Se pueden conformar formas en Z personalizadas con cualquier especificación dimensional ajustando el diseño del utillaje del rodillo.

Ventajas del perfilado en Z

• Alta eficiencia de producción y velocidades de hasta 100 m/min
• Perfiles acabados uniformes y de alta calidad
• Se pueden formar formas personalizadas y complejas
• Tiempos de preparación reducidos para los cambios de perfil
• Aplicable a aceros de alta resistencia y aleaciones avanzadas
• Procesamiento automatizado en línea, como punzonado y corte
• Costes de producción inferiores a los de otros métodos

Industrias que utilizan el perfil Z

• Construcción y edificación
• Infraestructuras y transportes
• Agricultura y ganadería
• Automoción y ferrocarril
• Aviación y aeroespacial
• Muebles y estanterías
• Electricidad y electrónica
• Defensa y armería
• Aplicaciones comerciales

¿Cómo puede un Máquina Perfiladora Z ¿Trabajar?

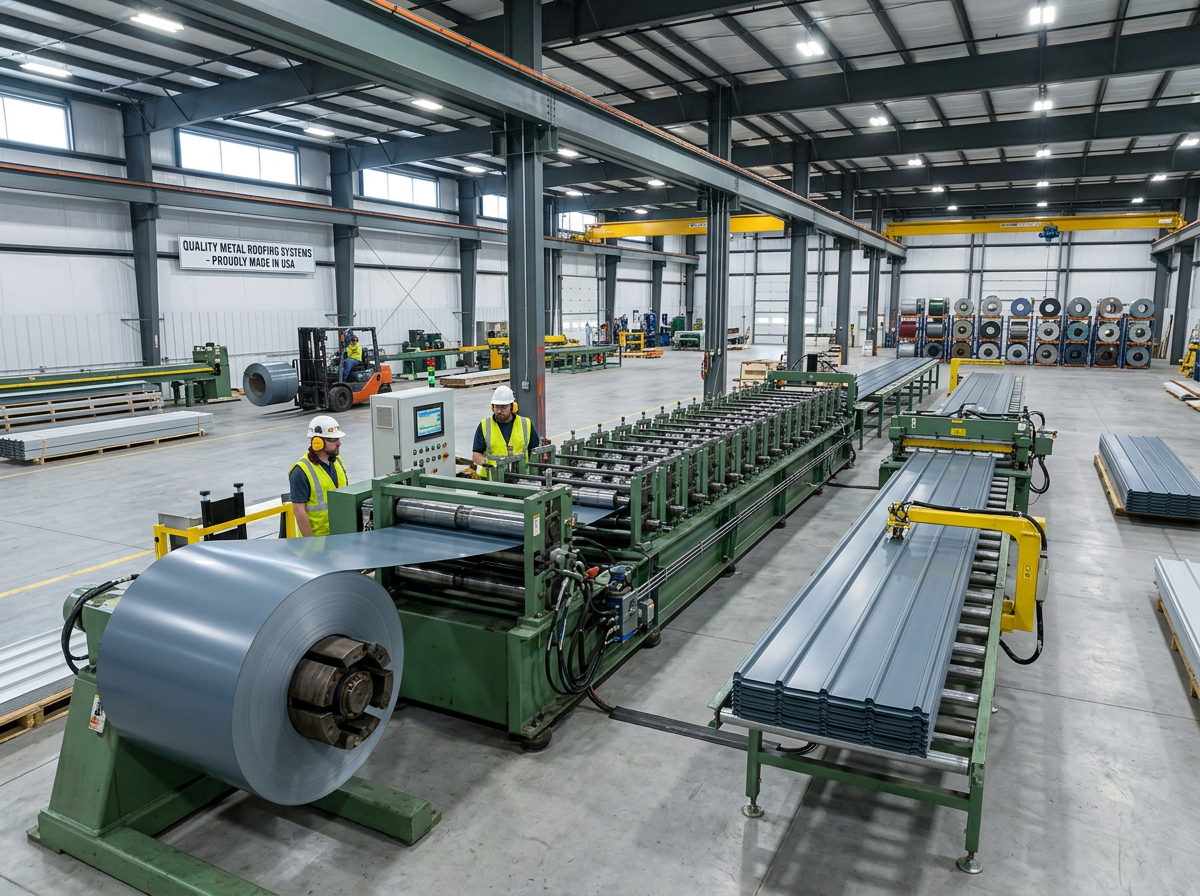

Una línea de perfilado en Z consta de tres zonas funcionales principales: la unidad de desbobinado y alimentación, los soportes de perfilado múltiple y la sección de salida con prensa de corte. A continuación se ofrece una visión general del proceso de perfilado:

1. Desaceitado y alimentación

Las bobinas de metal del material y el grosor requeridos se cargan en desbobinadores motorizados. La banda se alimenta a través de un mecanismo de enderezamiento para corregir la curvatura de la bobina y las tensiones de deformación. Un sistema de control del servoalimentador arrastra la banda previamente enderezada a la sección de perfilado a la velocidad deseada.

2. Sección de perfilado

La banda entra en una serie de estaciones de laminado, cada una con tres rodillos: superior, inferior y de envoltura. A medida que pasa por las estaciones consecutivas, el perfil se dobla gradualmente en forma de Z mediante pequeños incrementos. Las herramientas de los rodillos doblan el perfil paso a paso hasta conseguir la forma final. Las unidades de punzonado integradas permiten crear agujeros y recortes en el perfil durante el proceso de conformado.

3. Acabado

En el extremo de salida, pueden incorporarse en secuencia funciones como el calibrado final, el perforado, el gofrado, el marcado y el cizallado. La prensa de corte corta el perfil Z producido de forma continua en las longitudes requeridas según las especificaciones del pedido. Las piezas acabadas se apilan para su expedición o se trasladan mediante cinta transportadora para tratamientos posteriores adicionales.

Componentes principales de una máquina perfiladora Z

Componente	Función
Bobina de desenrollado/desenrollado	Alimentación de tiras de metal desde bobinas
Sistema de guiado de hojas	Guiar la tira en línea
Alimentador y enderezador	Tira y endereza la banda
Soportes de perfilado	Flexión progresiva principal
Punzones y matrices	Hace recortes en el perfil
Unidad de cizallamiento	Corta el perfil a medida
Transportadores y apilamiento	Gestión del flujo de materiales
Panel de control	HMI controla la automatización

Tipos de perfiladoras en Z

Los equipos de perfilado Z están disponibles en configuraciones estándar y personalizadas en función de la escala de producción, las necesidades de automatización, el procesamiento en línea y las aplicaciones.

Tabla: Tipos de perfiladoras Z

Tipo	Descripción
Estándar	Modelos prediseñados para las formas Z más comunes
personalizado	A medida para producir perfiles especiales
Manual	Versiones básicas con ajustes manuales
Automático	Servomotores y automatización del control
Producción por lotes	Funcionamiento intermitente de menor capacidad
Producción en serie	Líneas continuas de alta velocidad
Componente único	Sólo sección de perfilado
Línea completa	Desenrollador, alimentador, prensa de corte incluidos
Perfil Z liso	Sólo rodillos conformadores para perfiles básicos
Punzonado en molde	Perforación de agujeros integrada mientras rueda
Gofrado	Creación de patrones de superficie en el perfil
Control lógico programable	Preparación y cambio automatizados de recetas

Elección de la perfiladora Z adecuada

La selección del tipo óptimo de laminador depende de factores determinantes:

• Volumen de producción anual - Producción por lotes o en serie
• Complejidad de la forma del perfil - Perfiles estándar o personalizados
• Necesidades secundarias de transformación - ¿Sólo conformado plano? ¿Punzonado en la matriz? ¿Calibrado? ¿Grabado en relieve?
• Nivel de automatización - ¿Manual, semiautomático o totalmente automático?
• Requisitos de velocidad y eficacia
• Espacio disponible y limitaciones de disposición
• Nivel de competencia del operador para el funcionamiento y mantenimiento de los equipos
• Consideraciones económicas - Inversión inicial, costes de funcionamiento y TCO

Se aconseja consultar a expertos en perfilado para identificar la mejor solución de perfilado adaptada a las necesidades de producción.

Consideraciones sobre el diseño del perfil Z

El diseño del perfil es un paso precursor crucial antes de que pueda comenzar el proceso de perfilado. Los aspectos clave que determinan el diseño del perfil Z incluyen:

Requisitos de solicitud

La aplicación prevista del perfil Z establece las especificaciones técnicas y los criterios de rendimiento que debe cumplir el componente. Estos parámetros de aplicación prescriben la forma, las dimensiones, el grosor, las propiedades mecánicas y las normas de ensayo que deben cumplirse.

Rendimiento funcional

Los ingenieros analizan la rigidez, la resistencia al pandeo, la capacidad de carga, los límites de deflexión, la vida útil estimando la durabilidad sometida a fatiga cíclica, entornos corrosivos, etc. Se diseña la geometría de la sección transversal del perfil Z que satisface los objetivos de rigidez estructural, estabilidad y peso.

Limitaciones de fabricación

Las limitaciones de producibilidad inherentes al proceso de perfilado imponen ciertas restricciones que deben tenerse en cuenta:

• Radio mínimo de curvatura: Depende del grado del material, espesor, tensiones internas
• Precisión angular: Las curvas graduales minimizan la desviación del springback
• Ensanchamiento/estrechamiento de la banda: Compensar el diseño web
• Deben tenerse en cuenta aspectos del diseño de los rodillos como el radio mínimo posible del filetín, las restricciones del radio de la ranura, la limitación de los incrementos angulares entre soportes, etc.

La viabilidad de laminar con éxito el perfil sin defectos debe evaluarse mediante modelos de simulación numérica y ensayos de prototipos antes de comprometerse con la producción en serie.

Selección de materiales

La selección del material y el grosor adecuados de la bobina es vital en función de los requisitos de resistencia, durabilidad y resistencia a la corrosión. Los materiales más comunes son el acero dulce, el acero galvanizado, el acero inoxidable y el aluminio. Los aceros de alta resistencia permiten conformar secciones estructurales ligeras.

Consideraciones sobre la anchura de la bobina

La anchura del perfil Z determina la anchura necesaria de la banda de bobina que debe suministrarse. Las bobinas más estrechas son más baratas, más fáciles de conseguir y más fáciles de alimentar a altas velocidades sin que se desvíen. Debe evitarse un ensanchamiento excesivo de la banda en el proceso de perfilado, que puede requerir un corte intermedio.

Optimización de costes

Hay que lograr un equilibrio óptimo entre rendimiento y coste de producción mediante el análisis del valor y la ingeniería. Formas más sencillas, utillaje común, mayores rendimientos y productividad se traducen en menores gastos generales de fabricación.

Capacidades del proceso de perfilado Z

Las modernas líneas de producción de perfiles en Z ofrecen capacidades de conformado flexibles y eficaces para crear productos de alta calidad:

Tabla: Perfil en Z Características

Característica	Detalles
Materiales	Acero dulce, HSS, acero inoxidable, aleaciones de aluminio
Gama de espesores	0,3 mm a 8 mm
Anchura	50 mm a 2500 mm
Longitudes	Perfiles de hasta 30 m de longitud
Velocidad	Hasta 100 metros por minuto
Tolerancias	Precisión dimensional de ±0,5 mm
Acabado superficial	Liso, marcas dentro de 40 micras
Radios de esquina	Tan bajo como 1 mm alcanzable
Perforación	Recortes redondos, ranurados y complejos
Procesado en línea	Estampado, etiquetado, recocido, plegado, envasado
Tiempo de cambio	10 minutos con juegos de rodillos preestablecidos
Gama de formas	C, U, Z, V, Omega y asimétrico personalizado
Operaciones secundarias	Corte, perforación, soldadura, revestimiento, etc.

Con diseños de utillaje versátiles y equipos de perfilado de precisión, se pueden producir en serie de forma fiable formas complejas a medida con tolerancias estrictas.

Aplicaciones de los perfiles Z

Las ligeras pero resistentes secciones estructurales en Z se utilizan en diversas aplicaciones industriales:

Edificación y construcción

• Enmarcado de paneles de pared
• Cerchas y correas
• Fachadas de edificios
• Estructuras de acero
• Falsos techos
• Estructura de tabiques
• Andamios

Infraestructura

• Postes eléctricos
• Torres de telecomunicaciones
• Traviesas de ferrocarril
• Señales de tráfico
• Canales de drenaje
• Barreras de seguridad
• Torres de transmisión

Automoción

• Chasis y ejes
• Barras de choque laterales
• Armazones de asiento
• Equipos de remolque

Ferrocarril y transporte público

• Estructuras de carrocería
• Paneles interiores
• Portaequipajes
• Barandillas y asideros

Aviación y aeroespacial

• Bastidores de carrocerías de aeronaves
• Carenados de motor y barquillas
• Alas y superficies de control

Muebles

• Sistemas de estanterías
• Patas de mesa
• Estanterías para armarios

Electrodomésticos

• Tambores de lavadora
• Bastidores para frigoríficos
• Rejillas de horno

Armario eléctrico

• Paneles de control
• Cajas de distribución
• Bastidores de baterías

Las secciones en Z de pared delgada ofrecen una excelente relación resistencia-peso para diseños ligeros y sostenibles en diversos sectores.

Proveedores de Perfiladoras Z

Muchos fabricantes internacionales de equipos de perfilado ofrecen líneas de producción de perfiles Z estandarizadas o a medida con servicios de apoyo:

Tabla: Principales fabricantes de perfiladoras en Z

Compañía	Ubicación	Gama de productos
Formtek	EE.UU.	Líneas de laminado personalizadas para perfiles, tubos
Maquinaria Samco	Canadá	Máquinas de hasta 100 m/min de velocidad
Rollvis	Alemania	Líneas completas de rodillos de alta velocidad
Gasparini	Italia	Diseño y producción de rollos a medida
Botou Xianfa	China	Líneas de perfilado de cajas y C/U/Z
Jouanel	Francia	Diseño de perfiles y herramientas de laminación
Reco	Italia	Acero, aluminio y aleaciones especiales
Ingeniería del proceso de formación	India	Máquinas para tejados y cubiertas
Voestalpine	Austria	Líneas de alta velocidad con más de 27 estaciones
Bradbury	EE.UU.	Proveedor líder desde 1956
Corporación del Metal de Shanghai	China	Pequeñas líneas de producción asequibles

Estos prestigiosos fabricantes ofrecen soluciones de conformado de perfiles en Z estandarizadas y personalizadas, respaldadas por un servicio de puesta en marcha, formación de operarios y asistencia para el mantenimiento.

Consideraciones económicas

Las líneas de producción de perfiles Z llave en mano son equipos de perfilado de primera calidad con una inversión de capital que oscila entre:

• Básico - $35.000 a $55.000
• Estándar - $65.000 a $120.000
• Alta velocidad - $150.000 a $350.000
• Totalmente automatizado - Más de $500.000

El gasto depende de la tasa de producción, el nivel de automatización, los procesos secundarios como el punzonado y los mecanismos de transporte del material. El volumen de producción, el coste de las materias primas, el mantenimiento y el consumo de energía determinan los costes de explotación. Por tanto, a la hora de seleccionar los equipos deben evaluarse tanto los gastos de capital como los de explotación.

Instalación de una línea de perfilado Z

La disposición de los cimientos y la preparación del emplazamiento son requisitos previos fundamentales antes de instalar un sistema de perfilado:

• Se construye un suelo de hormigón nivelado con suficiente resistencia de carga.
• El espacio necesario para la formadora de rollos (longitud x anchura x altura) se prepara teniendo en cuenta el desenrollador, los soportes de rollos y las dimensiones de la prensa de salida.
• Se asignan zonas de entrada y salida para las bobinas y los productos acabados.
• Las líneas de alimentación (tensión, carga máxima) se colocan según el diseño eléctrico.
• Se tienden conductos de aire comprimido para los componentes neumáticos según sea necesario.

La máquina se entrega completamente montada o semidesmontada. El montaje mecánico y la colocación se llevan a cabo, seguidos de las conexiones eléctricas y neumáticas. Una prueba de funcionamiento confirma que la máquina funciona correctamente, tras lo cual se imparte formación al operario. La línea está lista para iniciar la producción tras las pruebas y la puesta a punto de las herramientas.

Funcionamiento de las líneas de perfil Z

El funcionamiento eficaz de la línea de formación de perfiles Z depende de procedimientos operativos estandarizados para:

Inicio diario

• Comprobación visual de todos los resguardos y dispositivos de seguridad
• Lubricación de rodamientos, piezas deslizantes
• Comprobación de suministros eléctricos y neumáticos
• Carga del desenrollador con la bobina deseada
• Alimentación de la banda a través de la máquina
• Ajuste de la profundidad de conformado, compensaciones de punzón
• Velocidad y ajustes de la plancha
• Prueba de funcionamiento e inspección del primer artículo

Producción por lotes

• Selección de la receta del producto en la HMI
• Seguimiento de la banda, espesor
• Controles de calidad después de cada lote
• El contador comprueba la longitud y las características
• Perfiles formados en pila a la salida
• Garantizar un desperdicio mínimo

Cambio de turno

• Registrar los datos de producción
• Datos de consumo de material
• Cualquier parada o defecto
• Estado de los pedidos pendientes
• Inspección de piezas críticas
• Traspaso de la situación al turno siguiente

Cierre programado

• Parar la producción
• Retraer todas las piezas a la posición inicial
• Limpieza de residuos, aceite, suciedad
• Cubrir la máquina contra la intemperie, el polvo

Las instrucciones de trabajo documentadas y los programas de formación se centran en la productividad al tiempo que previenen los riesgos laborales.

Mantenimiento de las líneas de perfil Z

El mantenimiento preventivo es vital para un funcionamiento ininterrumpido y una mayor vida útil.

Tabla: Aspectos de mantenimiento de las líneas de perfil Z

Actividad	Frecuencia	Método
Inspeccionar rodamientos	Mensualmente	Comprobación ultrasónica del desgaste
Volver a lubricar los rodamientos	3 meses	Aplicación de la pistola de grasa
Reacondicionamiento de rodillos de transferencia	6 meses	Cromado duro
Torneado de rodillos	Anualmente	Rectificado de precisión para restaurar el diámetro exterior
Sustituir rodillos desgastados	2 años	Nueva sustitución del juego de rodillos
Inspeccionar cajas de cambios	Anualmente	Compruebe los niveles de vibración y ruido
Mantenimiento eléctrico	Anualmente	Controles térmicos, estanqueidad de los contactos
Mantenimiento neumático	Trimestral	Sustitución de filtros, reparación de fugas
Alineación de máquinas	Anualmente	Alineación láser si aumentan las vibraciones

Un programa de mantenimiento completo abarca las actividades de mantenimiento diarias, semanales, mensuales y anuales, incluida la reposición de consumibles, las observaciones, las mediciones y las correcciones necesarias.

Elegir un Máquina Perfiladora Z Fabricante

Los criterios para seleccionar un fabricante de maquinaria capaz son:

Conocimientos técnicos

• Años de experiencia en el diseño específico de perfiladoras
• Capacidades internas de diseño, fabricación y automatización de máquinas
• Familiarizado con las aplicaciones y normas de la industria de destino
• Capaz de diseñar perfiles especiales según los requisitos

Calidad y pruebas

• Certificaciones de calidad de productos como ISO 9001
• Comprobaciones y protocolos de control de calidad durante la fabricación
• Prueba final de la máquina y platina antes de la expedición

Oferta de personalización

• Flexibilidad para adaptar los modelos estándar según las necesidades
• Posibilidad de diseñar herramientas especiales
• Integración de módulos de procesamiento secundario

Servicio de asistencia

• Capacidad de respuesta a consultas técnicas
• Formación en mantenimiento para operarios
• Asistencia en caso de avería a través de la red de servicios
• Inventario de repuestos de desgaste y capacidad para enviar repuestos
• Actualizar la asistencia a medida que cambian las necesidades de producción

Durante la selección, deben evaluarse las instalaciones de producción, la base instalada, las opiniones de los clientes y la infraestructura de servicios del fabricante.

Ventajas e inconvenientes del proceso de perfilado en Z

Ventajas

• Altas velocidades de producción de hasta 100 metros por minuto
• Excelente consistencia y control del proceso
• Tiempos de preparación reducidos para cambios rápidos
• Simplifica el flujo de trabajo con la manipulación automatizada de materiales
• Equipos de bajo mantenimiento y larga vida útil
• Tasa de defectos inferior a 1%
• La flexibilidad del diseño de las herramientas permite cualquier forma personalizada
• Costes de capital y explotación inferiores a los de las prensas plegadoras o el mecanizado

Limitaciones

• Mayor inversión inicial en maquinaria para líneas automatizadas
• Necesidad de expertos en diseño de rodillos e ingeniería de simulación
• Para el tratamiento secundario se necesitan equipos auxiliares de precisión
• Estricto control de calidad de los niveles de lubricación, desgaste, etc.
• Limitaciones en la calidad del acabado frente a alternativas como los perfiles extruidos
• Los materiales compuestos no pueden moldearse, a diferencia del acero y el aluminio

Si se sopesan las ventajas y las limitaciones, los perfiles laminados ofrecen el equilibrio óptimo en cuanto a rendimiento, calidad y costes para la producción de grandes volúmenes.

Preguntas más frecuentes

P: ¿Qué materiales pueden perfilarse eficazmente en Z?

R: La mayoría de los materiales estructurales y de construcción son adecuados: aceros con bajo contenido en carbono, acero rápido, aceros galvanizados y aceros inoxidables. Las aleaciones de aluminio de grado 6xxx y 7xxx se utilizan si se requieren propiedades ligeras. Las aleaciones especiales pueden requerir ensayos preliminares.

P: ¿Cómo de bajo puede ser el radio de curvatura interior para una forma de Z cerrada?

R: El radio de curvatura interior mínimo alcanzable es 1T, donde T es el espesor del material. Sin embargo, por razones de viabilidad comercial y para evitar defectos de adelgazamiento, se recomiendan de 2T a 3T.

P: ¿Qué tolerancias pueden alcanzarse en las dimensiones típicas del perfil Z?

R: Los componentes conformados por laminación generalmente alcanzan una precisión dimensional dentro del rango de ±0,5 mm (±0,02 pulgadas) o ±0,2% a lo largo de las longitudes del perfil. Las matrices secundarias de precisión pueden mejorar aún más el control de la tolerancia.

P: ¿Cómo se perforan los orificios y las muescas de manera uniforme a lo largo del perfil Z?

R: Las prensas de perforación hidráulicas en línea sincronizadas con la velocidad de laminación perforan orificios y los presentan a intervalos establecidos con gran precisión de ubicación mediante el control de indexación.

saber más Perfilado
