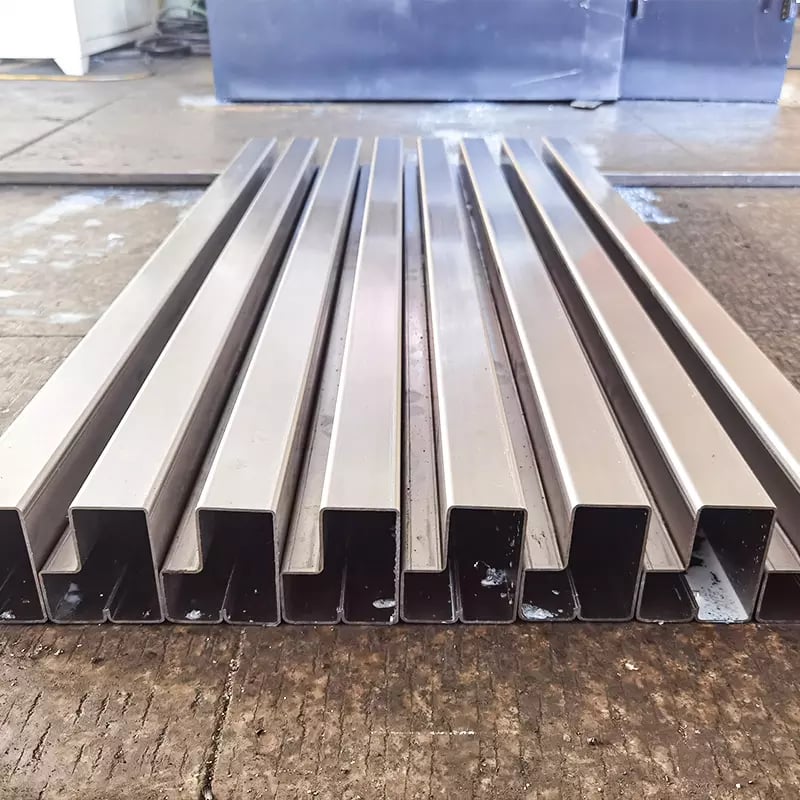

पैलेट रैकिंग स्टेप बीम P बीम रोल फॉर्मिंग मशीन

स्टेप बीम रोल फॉर्मिंग मशीन, जिसे P प्रकार की बीम रोल फॉर्मिंग मशीन (s) भी कहा जाता है, उन बीमों का उत्पादन करने के लिए विकसित की गई है जो सीधे रैक के बीच स्थिर की जाती हैं।

हमारी बुद्धिमान रोल फॉर्मिंग मशीन 1.5-3.0mm मोटाई की अलग-अलग माप वाली बीम बना सकती है। एक ही लाइन पर कॉइल खोलने, फीडिंग, रोल फॉर्मिंग, वेल्डिंग और कटिंग आदि प्रक्रियाएँ स्वचालित रूप से की जा सकती हैं। हम बॉक्स बीम, अपराइट रैक और शेल्फ़ पैनल बनाने वाली रोल फॉर्मिंग मशीनें भी देते हैं। ये सभी पैलेट रैकिंग प्रणाली के घटक हैं।

गोदाम की पैलेट रैकिंग प्रणाली के लिए हम बॉक्स बीम रोल फॉर्मिंग मशीन, अपराइट रैक रोल फॉर्मिंग मशीन और शेल्फ़ पैनल (बॉक्स प्लेट) रोल फॉर्मिंग मशीन जैसी अन्य मशीनें भी बना सकते हैं।

हम ग्राहकों की ड्रॉइंग, सहनशीलता और बजट के अनुसार अलग-अलग समाधान बनाते हैं, पेशेवर एक-से-एक सेवा प्रदान करते हैं, जो आपकी सभी आवश्यकताओं के अनुकूल है। आप जो भी लाइन चुनें, SUNWAY Machinery की गुणवत्ता यह सुनिश्चित करेगी कि आपको पूर्णतः कार्यात्मक प्रोफाइल प्राप्त हों।

प्रोफ़ाइल ड्रॉइंग्स

उत्पादन लाइन

उत्पाद विवरण

उत्पाद पैरामीटर

अनुप्रयोग

बीम रोल फॉर्मिंग मशीन क्या है?

बीम रोल फॉर्मिंग मशीन एक प्रकार की औद्योगिक मशीनरी है, जिसका उपयोग एकसमान आकार और माप वाली बीम बनाने में होता है। बीम निर्माण और इंजीनियरिंग परियोजनाओं में सहारा देने तथा भार वितरित करने के लिए उपयोग होने वाले संरचनात्मक घटक हैं।

रोल फॉर्मिंग प्रक्रिया में धातु की सपाट पट्टी को रोलरों की एक श्रृंखला से गुज़ारा जाता है। रोलर धातु को क्रमशः मोड़कर और आकार देकर इच्छित बीम प्रोफाइल बनाते हैं। रोलरों की बनावट और डिज़ाइन धातु की पट्टी को आवश्यक आकार देते हैं। यह सतत प्रक्रिया है और मशीन विभिन्न लंबाई की बीम बना सकती है।

बीम रोल फॉर्मिंग मशीनों में आम तौर पर धातु की कॉइल थामने के लिए डिकॉइलर, पट्टी सीधी करने के लिए लेवलिंग उपकरण, फॉर्मिंग रोलरों की श्रृंखला और बीम को इच्छित लंबाई में काटने के लिए कटिंग प्रणाली होती है। बीम में छेद या पहचान चिह्न जोड़ने के लिए मशीन में पंचिंग या मार्किंग जैसी अतिरिक्त सुविधाएँ भी हो सकती हैं।

बीम रोल फॉर्मिंग मशीन के विनिर्देश इच्छित बीम प्रोफाइल—जैसे I-बीम, H-बीम या C-बीम—और बीम के आवश्यक माप तथा मोटाई के अनुसार अलग हो सकते हैं। मशीन की क्षमता तय करती है कि वह अधिकतम किस आकार और मोटाई की बीम बना सकती है।

बीम रोल फॉर्मिंग मशीनों का निर्माण उद्योग, स्टील फैब्रिकेशन संयंत्रों और इंजीनियरिंग परियोजनाओं में आम तौर पर उपयोग होता है, जहाँ बीम की आवश्यकता होती है। ये एकसमान आकार की बीम उच्च दक्षता और सटीकता से बनाती हैं, जिससे हाथ से काम घटता है और उत्पादन गति बढ़ती है।

पैलेट रैक रोल फॉर्मिंग मशीन का कार्य

पैलेट रैक रोल फॉर्मिंग मशीन एक औद्योगिक मशीनरी है, जिसका उपयोग पैलेट रैक के घटक बनाने के लिए किया जाता है। पैलेट रैक भंडारण प्रणालियाँ हैं, जिनका उपयोग गोदामों और वितरण केंद्रों में पैलेट पर रखे सामान को रखने और व्यवस्थित करने के लिए आम तौर पर होता है।

पैलेट रैक रोल फॉर्मिंग मशीन का मुख्य कार्य पैलेट रैक प्रणाली के संरचनात्मक घटक बनाना है। इनमें आम तौर पर अपराइट फ्रेम और क्षैतिज बीम शामिल होते हैं। इस मशीन के प्रमुख कार्य नीचे दिए गए हैं:

1. रोल फॉर्मिंग: मशीन रोलर और टूलिंग की श्रृंखला से धातु की कॉइल को अपराइट फ्रेम तथा बीम के इच्छित प्रोफाइल में ढालती और मोड़ती है। धातु की पट्टी मशीन में डाली जाती है और रोलर क्रमशः उसे आवश्यक आकार देते हैं।
2. कटिंग: रोल फॉर्मिंग मशीन में बना हुआ धातु प्रोफाइल इच्छित लंबाई में काटने की प्रणाली होती है। इससे अपराइट फ्रेम और बीम पैलेट रैक प्रणाली के लिए आवश्यक माप में बनते हैं।
3. छेद करना: पैलेट रैक प्रणाली के डिज़ाइन और विनिर्देशों के अनुसार मशीन में पंचिंग की सुविधा भी हो सकती है। इससे प्रोफाइल में बीम कनेक्टर या सुरक्षा पिन जैसे अतिरिक्त सहायक उपकरण लगाने के लिए छेद बनाए जा सकते हैं।
4. शीयरिंग और नॉचिंग: कुछ पैलेट रैक रोल फॉर्मिंग मशीनों में शीयरिंग और नॉचिंग की सुविधा हो सकती है। इससे धातु प्रोफाइल में विशिष्ट आकार या कटआउट बनाए जा सकते हैं, जो अनुकूलन या अन्य घटकों के साथ जोड़ने में उपयोगी होते हैं।

पैलेट रैक घटकों के कुशल और सटीक विनिर्माण में पैलेट रैक रोल फॉर्मिंग मशीन महत्वपूर्ण भूमिका निभाती है। प्रक्रिया को स्वचालित करके यह एकसमान, उच्च गुणवत्ता वाले घटक बनाती है, जो पैलेट रैक प्रणालियों की विशिष्ट आवश्यकताएँ पूरी करते हैं।

रैक रोल फॉर्मिंग मशीन द्वारा उत्पादित मुख्य उत्पाद कौन से हैं?

रैक रोल फॉर्मिंग मशीन का मुख्य उपयोग भंडारण रैक या शेल्फ़ प्रणालियों के विभिन्न घटक बनाना है। ये घटक गोदामों, वितरण केंद्रों और खुदरा स्थानों में सामान व्यवस्थित रखने तथा जगह का कुशल उपयोग करने के लिए बनाए जाते हैं। रैक रोल फॉर्मिंग मशीन से आम तौर पर बनने वाले मुख्य उत्पाद नीचे दिए गए हैं:

1. अपराइट फ्रेम: ये लंबवत संरचनात्मक घटक होते हैं, जो भंडारण रैक प्रणाली के मुख्य सहारे बनते हैं। रैक डिज़ाइन की विशिष्ट आवश्यकताओं के अनुसार इन्हें अलग-अलग ऊँचाई और मोटाई में बनाया जाता है। अपराइट फ्रेम में आम तौर पर समान दूरी पर छेद या स्लॉट होते हैं, जिनमें क्षैतिज बीम लगती हैं और शेल्फ़ की स्थिति बदली जा सकती है।
2. क्षैतिज बीम: ये भार सँभालने वाले घटक अपराइट फ्रेम को जोड़ते हैं और रखे हुए सामान को सहारा देते हैं। भंडारण की अलग-अलग ज़रूरतों के अनुसार ये विभिन्न लंबाई और भार क्षमता में उपलब्ध होती हैं। इन्हें अपराइट फ्रेम से सुरक्षित रूप से जोड़ने के लिए अक्सर दोनों सिरों पर हुक या कनेक्टर होते हैं।
3. तिरछे ब्रेस: रैक प्रणाली की स्थिरता और मज़बूती बढ़ाने के लिए इन अतिरिक्त संरचनात्मक घटकों का उपयोग होता है। इन्हें आम तौर पर अपराइट फ्रेमों के बीच तिरछे लगाया जाता है, जिससे X या V आकार बनता है। तिरछे ब्रेस पार्श्व गति रोकते और रैक की कुल कठोरता बढ़ाते हैं।
4. वायर डेक: ये तार की जाली वाले पैनल रैक प्रणाली के भीतर शेल्फ़ की सतह बनाते हैं। ये पैलेट पर रखे सामान को सहारा देते हैं और हवा का प्रवाह, रोशनी का प्रवेश तथा स्प्रिंकलर प्रणाली की प्रभावशीलता बनाए रखते हैं। अलग-अलग रैक विन्यास और भार क्षमता के अनुरूप वायर डेक विभिन्न माप और तार की मोटाई में उपलब्ध होते हैं।
5. सहायक उपकरण: ऊपर बताए मुख्य घटकों के अलावा, रैक रोल फॉर्मिंग मशीन सुरक्षा पिन, बीम कनेक्टर, एंड कैप, लेबल और भंडारण रैक प्रणाली की असेंबली या अनुकूलन में उपयोग होने वाले अन्य हार्डवेयर तथा फास्टनर भी बना सकती है।

ध्यान दें कि उत्पादों की विशिष्ट श्रृंखला और अनुकूलन विकल्प निर्माता, डिज़ाइन विनिर्देशों तथा ग्राहक आवश्यकताओं के अनुसार अलग हो सकते हैं। रैक रोल फॉर्मिंग मशीनें बहुमुखी होती हैं और अलग-अलग भंडारण आवश्यकताओं को पूरा करने के लिए कई प्रकार के भंडारण रैक घटक बनाने हेतु अनुकूलित की जा सकती हैं।
