双型材一体辊压成型机 概述

• 材料：彩钢板、镀锌卷
• 材料厚度：0.4-1.5mm
• Forming Speed: 10-15 m/min

双型材一体辊压成型机 主要部件

• मैनुअल डेकोइलर
• Feeding Guide
• Roll Forming System
• हाइड्रोलिक कटिंग
• PLC Control System
• Runout Table

Working Flow

开卷机—引导—辊压成型—切割—出料台

双型材一体辊压成型机 技术数据：

1）。手动开卷机

• * 开卷机类型：手动开卷机
• * 开卷机承重能力：3吨
• * 内径。Φ460-520mm
• * 外径。Φ1400mm

参考图片：

2）。辊压成型系统

• 轴径：60 mm
• 成型辊站：10-12组
• Main Shaft Material: 45# Steel (First Grade), Heat Treated and Quenched
• 辊材：优质45#钢，硬铬镀层0.05mm，淬火热处理
• 驱动类型：1英寸链条传动
• 链条材料：45#钢，HRC45-50
• Machine Frame: Welded Structural Steel
• 主电机功率：5.5 KW

参考图片：

3）切割装置（含2种尺寸）

• Cutting Type: Hydraulic Cutting
• 液压泵站功率：4 KW
• Hydraulic Pressure: 12 MPa
• 液压刀片和切刀材料：Cr12，淬火处理58-62
• 切割长度公差：10m +/- 2.0 mm

参考图片：

4）。电气系统

• Voltage: 380 V, 3 Phase, 50 Hz
• PLC电气控制系统：PANASONIC
• 长度控制器：编码器变频控制系统
• Operation: Touch Screen
• 变频器：日本YASKAWA

参考图片：

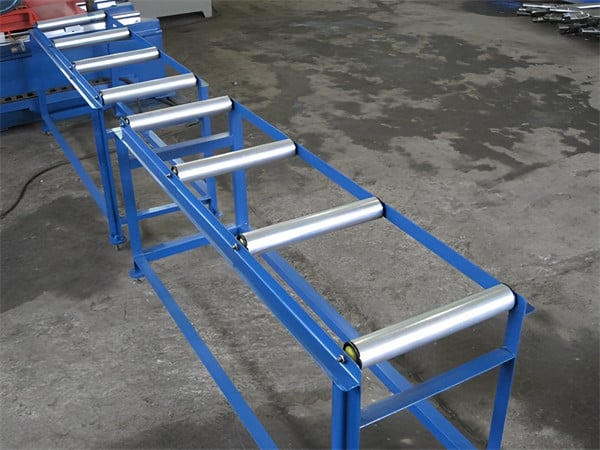

5）出料台

• 非动力类型
• 数量：2
